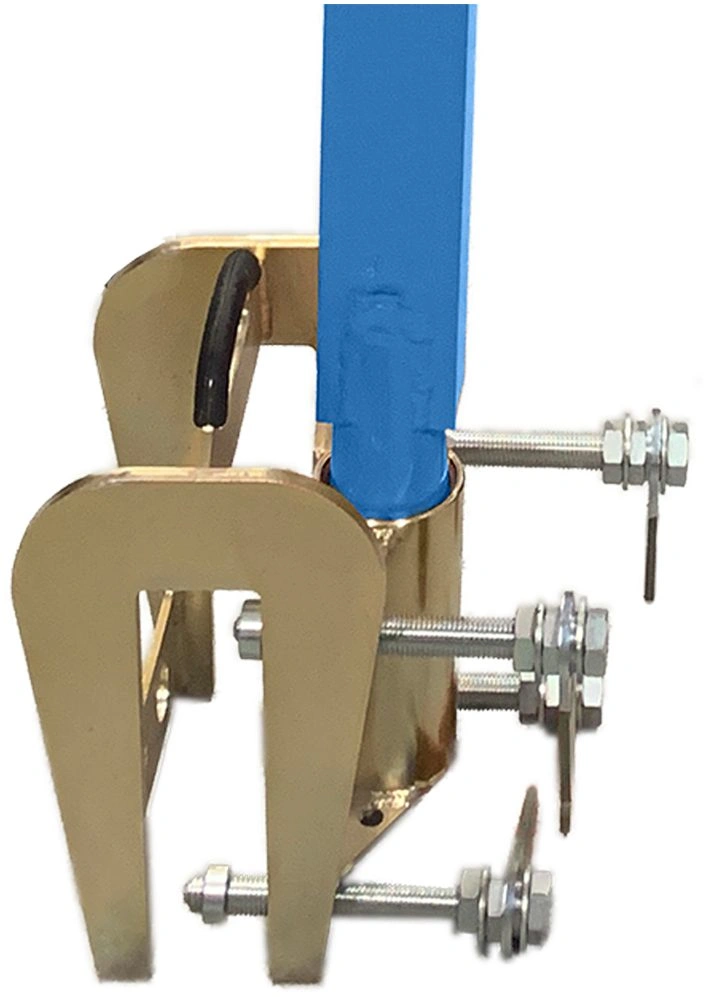

FIXED BARREL BASE 178 mm – baza kotwicząca do konstrukcji pionowych

Irudek FIXED BARREL BASE to profesjonalna baza montażowa przeznaczona do budowy stałych punktów kotwiczących dla modułowych systemów DAVIT oraz ANALOG. Produkt umożliwia trwałe zamocowanie masztu systemowego do istniejących konstrukcji pionowych, tworząc solidną podstawę dla systemów ochrony przed upadkiem, prac w przestrzeniach ograniczonych oraz działań ratowniczych.

Baza przeznaczona jest do montażu na ścianach, attykach, murkach oporowych, krawędziach zbiorników, parapetach technicznych oraz innych pionowych elementach konstrukcyjnych. Po połączeniu z kompatybilnym masztem i ramieniem kotwiczącym tworzy stabilny punkt asekuracyjny umożliwiający bezpieczne prowadzenie prac na wysokości.

Produkt dostępny jest w trzech wariantach różniących się zakresem mocowania do konstrukcji. Dzięki temu można dobrać odpowiednią wersję do grubości elementu, na którym będzie montowany system.

Wariant:

FIXED BARREL BASE 178 mm

• zakres mocowania: 0–181 mm
• masa: 21,4 kg

Najważniejsze cechy produktu

Stała baza do systemów DAVIT i ANALOG Stanowi element nośny modułowych systemów kotwiczących Irudek przeznaczonych do ochrony przed upadkiem i ratownictwa.

Montaż na konstrukcjach pionowych Przystosowana do instalacji na ścianach, krawędziach zbiorników, attykach, murkach, parapetach technicznych oraz podobnych elementach konstrukcyjnych.

Praca z masztem i ramieniem kotwiczącym Po zamontowaniu kompatybilnego masztu oraz ramienia tworzy kompletny system kotwiczący umożliwiający bezpieczną pracę nad stanowiskiem roboczym.

Nośność do dwóch użytkowników Kompletny system może być wykorzystywany przez jednego użytkownika w ochronie przed upadkiem lub przez dwie osoby podczas działań ratowniczych.

Wytrzymała konstrukcja stalowa Baza została wykonana ze spawanej stali zabezpieczonej cynkowaniem ogniowym, co zapewnia wysoką odporność na uszkodzenia mechaniczne i korozję.

Trzy warianty montażowe Produkt dostępny jest w trzech rozmiarach przeznaczonych do konstrukcji o różnej grubości, co pozwala dobrać odpowiedni model do miejsca instalacji.

Przystosowana do intensywnej eksploatacji Solidna konstrukcja oraz nieograniczona trwałość sprawiają, że baza może być wykorzystywana przez wiele lat w zastosowaniach profesjonalnych.

Jak działa FIXED BARREL BASE?

FIXED BARREL BASE pełni funkcję stałego gniazda montażowego dla systemów DAVIT i ANALOG. Bazę mocuje się do konstrukcji pionowej, a następnie osadza w niej kompatybilny maszt systemowy. Do masztu montowane jest ramię kotwiczące, które tworzy punkt asekuracyjny nad miejscem wykonywania pracy.

Podczas użytkowania obciążenie przenoszone jest przez:

punkt kotwiczenia → ramię DAVIT lub ANALOG → maszt → FIXED BARREL BASE → konstrukcję nośną

Takie rozwiązanie zapewnia stabilne przenoszenie sił oraz umożliwia współpracę z urządzeniami samohamownymi, wyciągarkami ratowniczymi oraz innymi elementami systemów asekuracyjnych.

Charakterystyka techniczna

• Model: FIXED BARREL BASE
• Typ: stała baza montażowa
• Normy: EN 795 + TS 16415
• Maksymalna liczba użytkowników w ratownictwie: 2 użytkowników / 280 kg
• Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 użytkownik / 140 kg
• Obciążenie robocze: 10 000 N·m
• Obciążenie pionowe: 22,24 kN
• Materiał: spawana stal cynkowana ogniowo
• Trwałość: bez ograniczeń

Dostępne warianty

FIXED BARREL BASE 48 mm

• zakres mocowania: 0–50,8 mm
• masa: 20 kg

FIXED BARREL BASE 127 mm

• zakres mocowania: 0–127 mm
• masa: 20,9 kg

FIXED BARREL BASE 178 mm

• zakres mocowania: 0–181 mm
• masa: 21,4 kg

Zastosowanie

Produkt znajduje zastosowanie podczas:

• montażu stałych punktów kotwiczenia na konstrukcjach pionowych,
• prac na wysokości,
• zabezpieczania wejść do przestrzeni ograniczonych,
• asekuracji przy włazach, studzienkach i zbiornikach,
• działań ratowniczych i ewakuacyjnych,
• współpracy z systemami DAVIT i ANALOG,
• tworzenia stałych miejsc montażu masztów systemowych.

Najważniejsze zalety systemu

• trwały punkt montażowy dla systemów DAVIT i ANALOG,
• możliwość wielokrotnego montażu masztu i ramienia,
• wysoka odporność na korozję dzięki cynkowaniu ogniowemu,
• trzy warianty dopasowane do różnych grubości konstrukcji,
• możliwość pracy jednego użytkownika w systemie antyupadkowym lub dwóch osób podczas działań ratowniczych,
