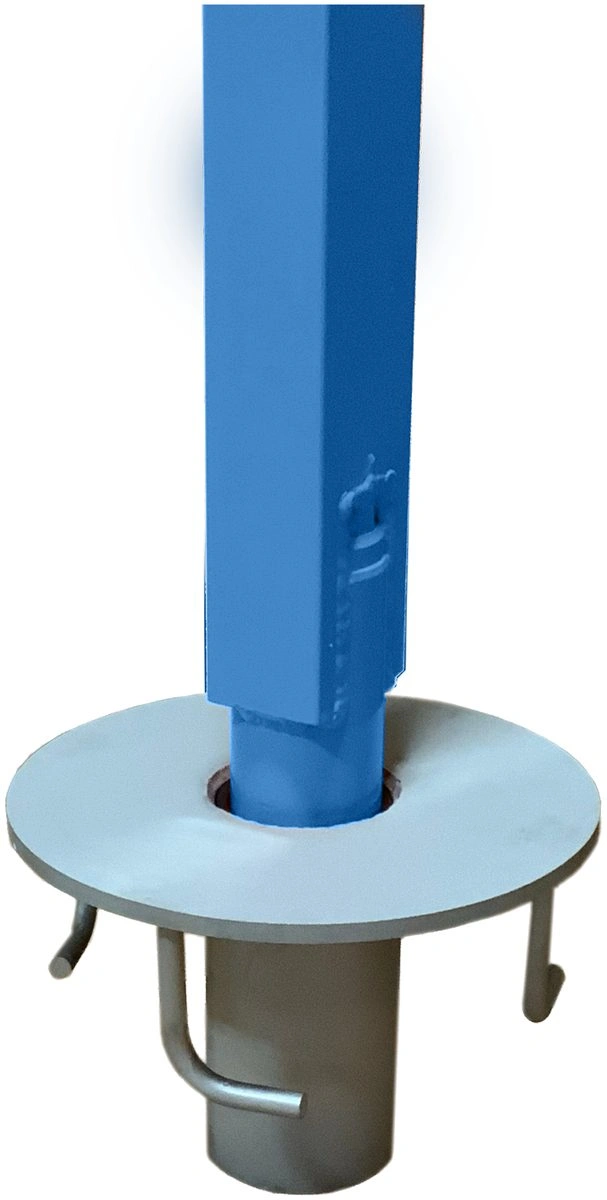

Irudek FLUSH FLOOR BASE-CEMENTO to specjalistyczna podstawa montażowa przeznaczona do stałego osadzania w istniejącym podłożu betonowym. Produkt został zaprojektowany do poziomego, bezpiecznego i dyskretnego mocowania, dzięki czemu umożliwia stabilne wbudowanie systemu w powierzchnię roboczą bez nadmiernego wystawania ponad poziom podłoża. Tego typu rozwiązanie jest szczególnie przydatne tam, gdzie wymagane jest trwałe przygotowanie stanowiska do pracy z ramieniem Davit lub kompatybilnym systemem asekuracyjnym i ratowniczym.

Konstrukcja bazy została opracowana jako stałe podparcie dla instalacji ramienia Davit, a jej forma wpuszczana w posadzkę pozwala ograniczyć ryzyko potknięcia i poprawia ergonomię użytkowania miejsca pracy. Zastosowanie okrągłej płyty montażowej upraszcza wykonanie otworu montażowego w betonie, a odpowiednio dobrany układ mocowania wspiera stabilność całego systemu.

Najważniejsze cechy

Podstawa wpuszczana do istniejącego betonu
Model został przeznaczony do osadzania w istniejącej powierzchni betonowej, dzięki czemu może tworzyć trwały punkt montażowy dla kompatybilnych systemów Davit i urządzeń roboczych.

Poziome i bezpieczne mocowanie
Podstawa zapewnia stabilne, poziome osadzenie systemu, co ma kluczowe znaczenie dla prawidłowej pracy urządzeń asekuracyjnych i ratowniczych.

Dyskretna zabudowa w podłożu
Konstrukcja wpuszczana pozwala zintegrować bazę z powierzchnią roboczą w sposób estetyczny i funkcjonalny, bez tworzenia wysokiego elementu wystającego ponad podłoże.

Stałe podparcie dla ramienia Davit
Baza została zaprojektowana jako stałe gniazdo montażowe dla standardowych davitów Irudek, montowanych zgodnie z instrukcją producenta.

Konstrukcja licująca z powierzchnią
Po zamontowaniu baza osadza się równo z otaczającą powierzchnią, co pomaga wyeliminować ryzyko potknięcia i poprawia bezpieczeństwo użytkowania miejsca pracy.

Możliwość zabezpieczenia otworu, gdy baza nie jest używana
Podstawę można przykryć pokrywą / zaślepką gniazda, gdy nie jest używana, co pomaga ograniczyć zanieczyszczenie wnętrza systemu.

Okrągła płyta montażowa ułatwiająca wykonanie otworu
Unikalna konstrukcja okrągłej płyty umożliwia wykonanie otworów przy użyciu standardowo dostępnych wierteł koronowych. Możliwość wykonania otworu 12" dla płyty oraz 4" dla tulei / gniazda, co upraszcza prace instalacyjne.

Symetryczny układ śrub o dużym rozstawie
Duży, symetryczny wzór rozmieszczenia śrub zmniejsza wymagany rozmiar zakotwienia w betonie, co według danych producenta upraszcza montaż.

Solidna, stalowa konstrukcja
Zgodnie z danymi zarówno korpus, jak i struktura podstawy wykonane są ze stali, co zapewnia wysoką wytrzymałość i trwałość w zastosowaniach przemysłowych.

Przystosowanie do nominalnego obciążenia roboczego standardowych davitów Irudek
W części ogólnej wskazano, że baza została zaprojektowana do przenoszenia nominalnego obciążenia roboczego wszystkich standardowych davitów Irudek, pod warunkiem montażu zgodnego z instrukcją producenta.

Specyfikacja techniczna

Model: FLUSH FLOOR BASE-CEMENTO
Numer referencyjny: 100205900027
Typ: podstawa wpuszczana / podstawa montażowa do osadzania w betonie
Przeznaczenie: montaż systemów Davit / urządzeń roboczych i ratowniczych
Waga podstawy: 9,1 kg
Materiały:

• korpus: stal
• struktura: stal

Parametry montażowe i wymagania konstrukcyjne

Minimalny moment, jaki musi przenieść konstrukcja: 10 000 N·m
Minimalne obciążenie pionowe konstrukcji: 22,2 kN
Zalecany element mocujący: tuleja z gwintowaną wkładką HILTI HIS-N, M12 × 125 mm

Informacje konstrukcyjne

Typ zabudowy: baza wpuszczana w istniejący beton
Sposób wykonania otworu: przy użyciu koron wiertniczych
Średnica otworu dla płyty: 12"
Średnica otworu dla tulei / gniazda: 4"
Pozycja po montażu: na równo z powierzchnią otaczającą

Zastosowanie

Systemy Davit
Jako stała podstawa montażowa dla standardowych davitów Irudek.

Prace na wysokości
Do tworzenia stanowisk roboczych i asekuracyjnych wymagających stabilnego punktu montażowego.

Systemy ratownicze
W konfiguracjach, w których potrzebne jest trwałe gniazdo dla sprzętu ratowniczego lub ewakuacyjnego.

Przemysł i infrastruktura
Do zastosowań w obiektach technicznych, zakładach przemysłowych i miejscach, gdzie konieczna jest trwała instalacja systemu dostępowego lub ratowniczego.

Podsumowanie

Irudek FLUSH FLOOR BASE-CEMENTO to profesjonalna, wpuszczana podstawa montażowa do osadzania w betonie, przeznaczona do stabilnego i dyskretnego przygotowania stanowiska pod systemy Davit. Produkt zapewnia poziome i bezpieczne mocowanie, konstrukcję licującą z powierzchnią, stalową budowę, uproszczony montaż w istniejącym betonie oraz przystosowanie do nominalnego obciążenia roboczego standardowych davitów Irudek. To rozwiązanie do wymagających zastosowań przemysłowych, wysokościowych i ratowniczych.
