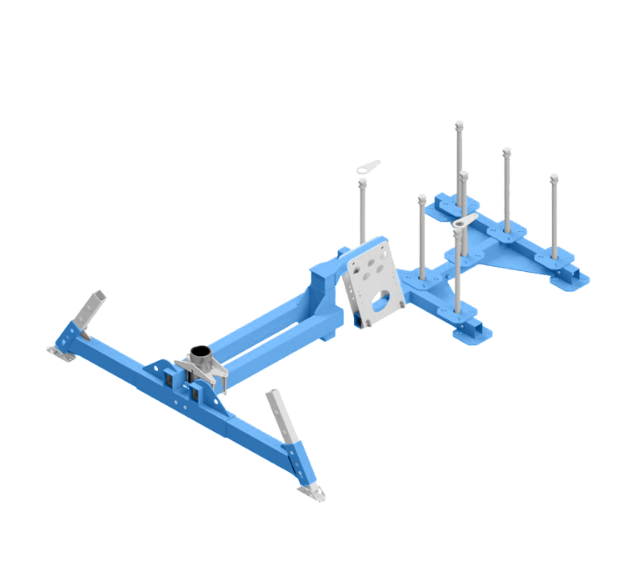

Podstawa przeciwwagowa Irudek RACK COUNTERWEIGHT BASE do systemów DAVIT i SIDE ENTRY

Irudek RACK COUNTERWEIGHT BASE to moduł przeciwwagowy przeznaczony do rozbudowy podstawy HITCH BASE stosowanej w systemach kotwiczących DAVIT i SIDE ENTRY. Umożliwia przygotowanie stabilnego, przenośnego stanowiska do pracy na wysokości, dostępu do przestrzeni zamkniętych oraz prowadzenia działań ratowniczych bez konieczności wiercenia i trwałego mocowania konstrukcji do podłoża.

Moduł wykorzystuje standardowe talerze obciążeniowe rozmieszczane na siedmiu trzpieniach. Odpowiednio dobrana masa przeciwwag stabilizuje kompletny system oraz pozwala bezpiecznie przenosić obciążenia powstające podczas użytkowania ramienia kotwiczącego. Liczbę talerzy należy dopasować do konfiguracji stanowiska, wysięgu ramienia, rodzaju wykonywanej pracy oraz wymaganego współczynnika bezpieczeństwa.

RACK COUNTERWEIGHT BASE współpracuje z podstawą HITCH BASE, na której montowany jest odpowiedni maszt systemu DAVIT lub SIDE ENTRY. Takie rozwiązanie sprawdza się szczególnie w miejscach, w których wykonanie stałego punktu montażowego jest niemożliwe, niepożądane albo technicznie nieuzasadnione.

Najważniejsze cechy

Przenośna konstrukcja przeciwwagowa – umożliwia przygotowanie stanowiska kotwiczącego bez wykonywania otworów montażowych i trwałej ingerencji w podłoże.

Kompatybilność z podstawą HITCH BASE – moduł stanowi rozszerzenie systemowej podstawy, na której osadzany jest maszt DAVIT lub SIDE ENTRY.

Współpraca z systemami DAVIT i SIDE ENTRY – pozwala budować stanowiska przeznaczone zarówno do dostępu pionowego, jak i bocznego do przestrzeni zamkniętych.

Siedem trzpieni na obciążniki – konstrukcja umożliwia równomierne rozmieszczenie talerzy przeciwwagowych, co poprawia stabilność kompletnego systemu.

Możliwość stosowania standardowych talerzy – moduł jest przystosowany do popularnych obciążników o centralnym otworze montażowym, co ułatwia skompletowanie wymaganej masy przeciwwagi.

Dobór obciążenia do konfiguracji systemu – liczba talerzy może być dostosowana do wysięgu ramienia, przewidywanego obciążenia i sposobu wykorzystania stanowiska.

Brak konieczności wiercenia – rozwiązanie sprawdza się na posadzkach, dachach i konstrukcjach, w których nie można wykonywać trwałych punktów kotwiczących.

Szybki montaż i demontaż – systemowe połączenia ułatwiają składanie, regulację oraz przygotowanie zestawu do transportu pomiędzy stanowiskami.

Konstrukcja ze stali ocynkowanej i aluminium – zastosowane materiały zapewniają odpowiednią wytrzymałość, odporność na korozję oraz trwałość podczas profesjonalnej eksploatacji.

Masa modułu 38,20 kg – solidna konstrukcja stanowi stabilną podstawę do instalacji elementów kompletnego systemu przeciwwagowego.

Działanie systemu

Moduł RACK COUNTERWEIGHT BASE łączy się z podstawą HITCH BASE, tworząc konstrukcję przeznaczoną do rozmieszczenia przeciwwag. Na siedmiu trzpieniach umieszcza się odpowiednio dobraną liczbę talerzy, rozkładając je równomiernie zgodnie z konfiguracją stanowiska.

Po przygotowaniu podstawy montuje się maszt oraz ramię systemu DAVIT albo SIDE ENTRY. Obciążenia powstające podczas pracy są następnie przenoszone przez maszt i podstawę na konstrukcję przeciwwagową.

Układ może być wykorzystywany podczas pracy z urządzeniem samohamownym, wyciągarką lub innymi kompatybilnymi elementami systemu dostępowego i ratowniczego.

Obciążniki przeciwwagowe

Moduł został przystosowany do standardowych talerzy ciężarowych o następujących przybliżonych parametrach:

Masa pojedynczego talerza: około 11,36 kg
Średnica talerza: około 26,7 cm
Średnica otworu centralnego: około 2,8 cm
Grubość talerza: około 3,8 cm
Liczba trzpieni montażowych: 7

Odpowiednią liczbę i rozmieszczenie obciążników należy ustalić dla konkretnej konfiguracji kompletnego systemu.

Specyfikacja techniczna

Model: RACK COUNTERWEIGHT BASE
Rodzaj: moduł przenośnej podstawy przeciwwagowej
Kompatybilna podstawa: HITCH BASE
Kompatybilne systemy: DAVIT, SIDE ENTRY
Materiał: stal ocynkowana i aluminium
Masa modułu: 38,20 kg
Liczba trzpieni na obciążniki: 7
Rodzaj obciążników: standardowe talerze ciężarowe
Norma kompletnego systemu: EN 795

Zastosowanie

• przenośne stanowiska kotwiczące
• prace w przestrzeniach zamkniętych
• systemy dostępu pionowego DAVIT
• systemy bocznego dostępu SIDE ENTRY
• opuszczanie i podnoszenie użytkownika
• działania ratownicze i ewakuacyjne
• prace na dachach i posadzkach bez możliwości wiercenia
• tymczasowe stanowiska serwisowe i konserwacyjne
• obiekty przemysłowe, techniczne i komunalne

Ważne informacje

RACK COUNTERWEIGHT BASE jest elementem kompletnego systemu kotwiczącego i nie stanowi samodzielnego punktu kotwiczenia. Wymaga zastosowania kompatybilnej podstawy HITCH BASE, odpowiedniego masztu, ramienia oraz wyposażenia asekuracyjnego lub ratowniczego.

Masa i liczba przeciwwag muszą zostać dobrane do konfiguracji systemu oraz zgodnie z dokumentacją techniczną. Obciążniki należy rozmieścić równomiernie na wszystkich przewidzianych trzpieniach.

Podsumowanie

Irudek RACK COUNTERWEIGHT BASE to moduł umożliwiający stworzenie przenośnej podstawy przeciwwagowej bez wiercenia i trwałego mocowania do podłoża. Współpracuje z podstawą HITCH BASE oraz systemami DAVIT i SIDE ENTRY, zapewniając możliwość budowy stanowisk do dostępu, asekuracji i ratownictwa. Konstrukcja ze stali ocynkowanej i aluminium, siedem trzpieni na obciążniki oraz możliwość stosowania standardowych talerzy pozwalają dostosować system do warunków konkretnego miejsca pracy.
