Punkt kotwiczący Irudek GAKO 10 z kotwą 10 × 150 mm

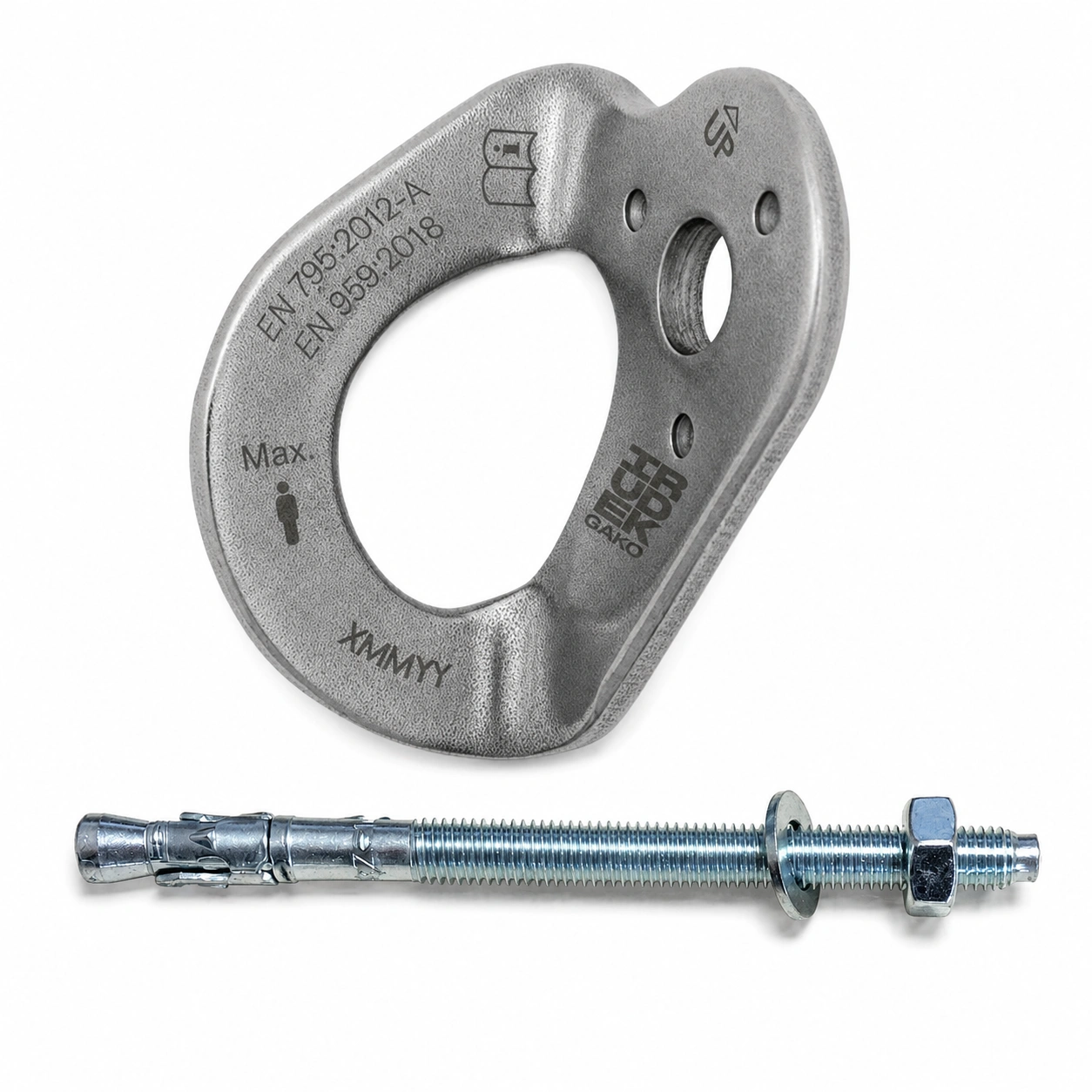

Irudek GAKO 10 z mechaniczną kotwą do betonu M10 o długości 15 cm to zestaw przeznaczony do wykonania stałego punktu kotwiczącego na odpowiednio wytrzymałej konstrukcji betonowej. Komplet obejmuje nierdzewny punkt GAKO 10 oraz element mocujący z podkładką i nakrętką, dzięki czemu zawiera podstawowe komponenty potrzebne do wykonania zakotwienia.

GAKO 10 jest przeznaczony do zabezpieczenia jednego użytkownika podczas pracy na wysokości. Może stanowić element systemu powstrzymywania upadku albo systemu ograniczającego możliwość dotarcia do strefy zagrożenia. Punkt umożliwia połączenie odpowiednio dobranej uprzęży i podsystemu asekuracyjnego, takiego jak linka z amortyzatorem, urządzenie samohamowne lub kompatybilny system prowadzony.

Konstrukcja ze stali nierdzewnej AISI 304 zapewnia wysoką odporność na korozję i trwałość podczas eksploatacji. Deklarowana wytrzymałość punktu wynosi 25 kN, a GAKO 10 spełnia wymagania EN 795:2012 typ A oraz EN 959:2018.

Najważniejsze cechy

Wytrzymałość punktu 25 kN – solidna stalowa konstrukcja zapewnia wysoką odporność mechaniczną podczas użytkowania w indywidualnych systemach ochrony przed upadkiem.

Przeznaczenie dla 1 użytkownika – GAKO 10 służy do indywidualnego zabezpieczenia jednej osoby pracującej na wysokości.

Mocowanie M10 – punkt został przygotowany do montażu z odpowiednio dobranym elementem mocującym w rozmiarze M10.

Kotwa mechaniczna o długości 15 cm w zestawie – komplet zawiera podstawowy element potrzebny do zamocowania GAKO 10 w odpowiednio dobranym podłożu betonowym.

Stal nierdzewna AISI 304 – materiał punktu zapewnia wysoką odporność na korozję i pozwala stosować go zarówno w obiektach, jak i na zewnątrz, przy prawidłowym doborze całego mocowania do środowiska pracy.

Duży otwór roboczy – ułatwia wpinanie zatrzaśników stosowanych w profesjonalnym sprzęcie chroniącym przed upadkiem.

Zaokrąglona powierzchnia styku z zatrzaśnikiem – ogranicza punktowe tarcie karabinka o punkt kotwiczący i sprzyja jego prawidłowemu ułożeniu.

Trzy wypustki antyrotacyjne – znajdujące się od strony konstrukcji elementy pomagają ograniczyć obracanie się punktu po jego prawidłowym zamontowaniu.

Zgodność z EN 795:2012 typ A – GAKO 10 jest stałym urządzeniem kotwiczącym przeznaczonym do montażu na konstrukcji.

Zgodność z EN 959:2018 – punkt spełnia dodatkowe wymagania dotyczące odpowiednich stałych punktów zabezpieczających.

Konstrukcja GAKO 10

GAKO 10 ma zwartą konstrukcję z szerokim otworem umożliwiającym wygodne podłączenie zatrzaśnika. Krawędź robocza została zaokrąglona, co ogranicza miejscowe obciążenie i tarcie elementu łączącego podczas regularnego użytkowania.

Od strony powierzchni montażowej znajdują się trzy wypustki antyrotacyjne. Po odpowiednim dokręceniu punktu opierają się o konstrukcję i pomagają utrzymać GAKO w ustalonej pozycji.

Rozwiązanie sprawdza się szczególnie na stałych stanowiskach obsługowych, gdzie punkt jest regularnie wykorzystywany przez pracowników wykonujących konserwację, serwis lub inne zadania wymagające zabezpieczenia przed upadkiem.

Specyfikacja techniczna

Model: GAKO 10
Rodzaj: stały punkt kotwiczący
Liczba użytkowników: 1 osoba
Deklarowana wytrzymałość: 25 kN
Rozmiar mocowania: M10
Materiał punktu: stal nierdzewna AISI 304
Normy punktu: EN 795:2012 typ A, EN 959:2018
Rodzaj kotwy w zestawie: mechaniczna kotwa do betonu
Średnica kotwy: 1 cm
Długość kotwy: 15 cm
Elementy montażowe: kotwa, podkładka, nakrętka
Przeznaczenie montażowe: odpowiednio wytrzymałe konstrukcje betonowe

Zawartość zestawu

1 × punkt kotwiczący Irudek GAKO 10
1 × mechaniczna kotwa do betonu M10 o długości 15 cm
1 × podkładka
1 × nakrętka

Zastosowanie

prace instalacyjne i konserwacyjne na wysokości
stałe stanowiska serwisowe
obsługa urządzeń i konstrukcji przemysłowych
prace na ścianach, słupach i nadprożach betonowych
prace elewacyjne
indywidualne systemy powstrzymywania upadku
systemy ograniczające dostęp do krawędzi
zabezpieczenie jednej osoby podczas okresowych prac technicznych

Ważne informacje dotyczące montażu

Zgodność z EN 795:2012 typ A oraz EN 959:2018 odnosi się do punktu kotwiczącego GAKO 10. Dołączona kotwa jest elementem mocującym i musi zostać każdorazowo oceniona pod kątem konkretnego betonu, geometrii konstrukcji oraz przewidywanych obciążeń.

Przed montażem należy sprawdzić między innymi rodzaj i klasę betonu, stan konstrukcji, jej grubość, wymaganą głębokość zakotwienia, odległość od krawędzi, kierunek możliwego obciążenia oraz wymagany moment dokręcenia.

Konstrukcja nośna wraz z kompletnym zakotwieniem musi zapewniać minimalną wytrzymałość statyczną 12 kN. Dołączona kotwa M10 o długości 15 cm nie jest uniwersalnym elementem mocującym odpowiednim do każdego rodzaju i stanu betonu.

Punkt powinien być instalowany na pionowych konstrukcjach nośnych, takich jak ściany, słupy i nadproża. Jeżeli układ stanowiska na to pozwala, korzystne jest umieszczenie punktu powyżej użytkownika w celu ograniczenia drogi swobodnego spadania.

Kontrola i użytkowanie

Przed każdym użyciem należy sprawdzić stan GAKO 10, kotwy oraz konstrukcji nośnej. Szczególną uwagę należy zwrócić na korozję, odkształcenia, pęknięcia, poluzowanie mocowania i inne uszkodzenia mogące wpływać na bezpieczeństwo.

Punkt powinien przechodzić kontrolę okresową wykonywaną przez osobę kompetentną nie rzadziej niż co 12 miesięcy. W przypadku intensywnego użytkowania lub trudnych warunków środowiskowych częstotliwość kontroli może wymagać zwiększenia.

Po powstrzymaniu upadku punkt kotwiczący wraz z mocowaniem należy natychmiast wycofać z eksploatacji do czasu przeprowadzenia kontroli i ponownego dopuszczenia do użytkowania.

GAKO 10 jest przeznaczony wyłącznie do ochrony osób przed upadkiem z wysokości. Nie należy stosować go do podnoszenia, transportowania ani zawieszania ładunków.

Podsumowanie

Irudek GAKO 10 z kotwą do betonu M10 o długości 15 cm to zestaw przeznaczony do wykonania stałego punktu kotwiczącego dla jednego użytkownika. GAKO 10 wykonany ze stali nierdzewnej AISI 304 zapewnia deklarowaną wytrzymałość 25 kN, posiada trzy elementy antyrotacyjne i szeroki, zaokrąglony otwór ułatwiający podłączanie sprzętu asekuracyjnego.

Zgodność z EN 795:2012 typ A oraz EN 959:2018, mocowanie M10 i dołączona kotwa mechaniczna tworzą praktyczny komplet do wykonania profesjonalnego stanowiska asekuracyjnego na odpowiednio dobranej konstrukcji betonowej.
