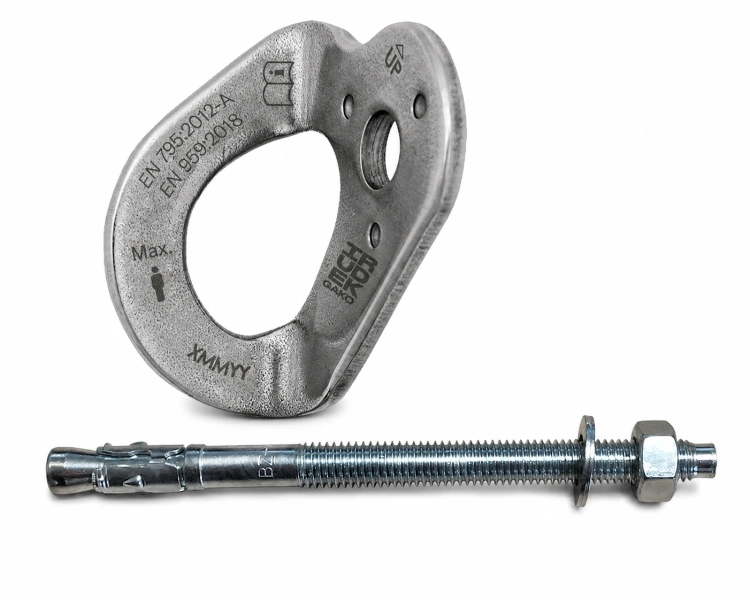

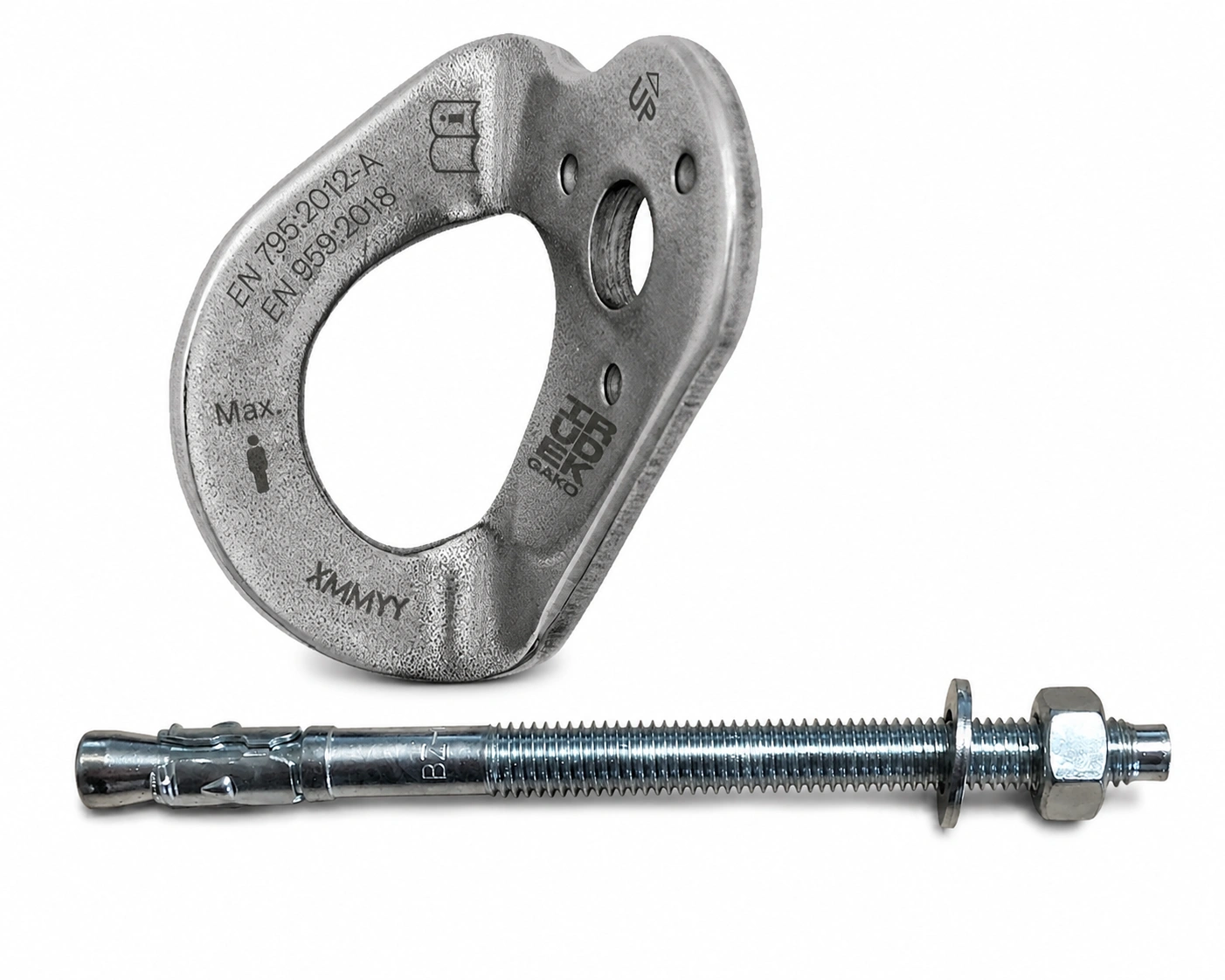

Punkt kotwiczący Irudek GAKO 12 z kotwą 12 × 160 mm

Irudek GAKO 12 z kotwą mechaniczną M12 – punkt kotwiczący EN 795 A

Irudek GAKO 12 z kotwą mechaniczną 12 × 160 mm to zestaw przeznaczony do wykonania stałego punktu kotwiczącego na odpowiednio wytrzymałej konstrukcji betonowej. W komplecie znajduje się nierdzewny punkt kotwiczący GAKO 12 oraz mechaniczny element mocujący M12 z podkładką i nakrętką.

GAKO 12 jest przeznaczony dla jednego użytkownika i może stanowić element indywidualnego systemu ochrony przed upadkiem z wysokości. Umożliwia podłączenie odpowiednio dobranego sprzętu asekuracyjnego, między innymi linki bezpieczeństwa, amortyzatora, urządzenia samohamownego lub innego kompatybilnego podzespołu połączonego z uprzężą użytkownika.

Punkt wykonano ze stali nierdzewnej AISI 304, zapewniającej wysoką odporność na korozję i trwałość podczas eksploatacji wewnątrz oraz na zewnątrz budynków. Deklarowana wytrzymałość GAKO 12 wynosi 25 kN, a jego konstrukcja spełnia wymagania EN 795:2012 typ A oraz EN 959:2018.

Najważniejsze cechy

Wytrzymałość punktu 25 kN – solidna konstrukcja pozwala wykorzystać GAKO 12 jako element profesjonalnego systemu zabezpieczającego przed upadkiem.

Przeznaczenie dla 1 użytkownika – punkt jest przygotowany do indywidualnej ochrony jednej osoby pracującej na wysokości.

Mocowanie M12 – GAKO 12 posiada otwór montażowy dopasowany do elementów mocujących w rozmiarze M12.

Kotwa mechaniczna 12 × 160 mm w komplecie – zestaw zawiera element mocujący do betonu wraz z podkładką i nakrętką, co ułatwia skompletowanie podstawowych części potrzebnych do wykonania instalacji.

Stal nierdzewna AISI 304 – materiał punktu zapewnia wysoką odporność na korozję oraz możliwość stosowania w wymagających warunkach środowiskowych.

Szeroki otwór do wpinania sprzętu – konstrukcja GAKO ułatwia podłączanie zatrzaśników stosowanych w indywidualnych systemach ochrony przed upadkiem.

Zaokrąglona powierzchnia robocza – wewnętrzna krawędź punktu została wyprofilowana tak, aby ograniczać miejscowe tarcie zatrzaśnika podczas użytkowania.

Trzy wypustki antyrotacyjne – elementy znajdujące się po stronie montażowej pomagają ograniczyć obracanie się punktu względem konstrukcji po prawidłowym zamocowaniu.

Zgodność z EN 795:2012 typ A – GAKO 12 jest stałym urządzeniem kotwiczącym przeznaczonym do montażu na konstrukcji.

Zgodność z EN 959:2018 – punkt spełnia również wymagania odnoszące się do odpowiednich kotew stosowanych jako punkty zabezpieczenia.

Konstrukcja GAKO 12

GAKO 12 ma zwartą, metalową konstrukcję z dużym otworem roboczym umożliwiającym wygodne wpinanie zatrzaśnika. Zaokrąglona powierzchnia styku ogranicza punktowe oddziaływanie na karabinek i sprzyja jego prawidłowemu ułożeniu podczas użytkowania.

Po stronie przylegającej do konstrukcji znajdują się trzy wypustki antyrotacyjne. Po odpowiednim dokręceniu mocowania zwiększają stabilność punktu i pomagają utrzymać jego pozycję podczas wpinania oraz obciążania sprzętu.

Specyfikacja techniczna

Model: GAKO 12
Rodzaj: stały punkt kotwiczący
Liczba użytkowników: 1 osoba
Deklarowana wytrzymałość: 25 kN
Rozmiar mocowania: M12
Materiał punktu: stal nierdzewna AISI 304
Normy punktu: EN 795:2012 typ A, EN 959:2018
Typ kotwy w zestawie: mechaniczna kotwa do betonu
Wymiar kotwy: 12 × 16 cm
Elementy montażowe: kotwa, podkładka, nakrętka
Montaż: odpowiednio wytrzymałe konstrukcje betonowe

Zawartość zestawu

1 × punkt kotwiczący Irudek GAKO 12
1 × mechaniczna kotwa do betonu 12 × 16 cm
1 × podkładka
1 × nakrętka

Zastosowanie

prace na wysokości
stałe stanowiska konserwacyjne i serwisowe
prace na ścianach, słupach i nadprożach betonowych
prace instalacyjne i montażowe
elewacje i konstrukcje budowlane
ograniczenie zasięgu przemieszczania użytkownika
systemy powstrzymywania upadku
podłączanie indywidualnego sprzętu chroniącego przed upadkiem

Ważne informacje dotyczące montażu

Certyfikacja EN 795:2012 typ A i EN 959:2018 odnosi się do punktu kotwiczącego GAKO 12. Dołączona kotwa 12 × 16 cm jest elementem montażowym, którego przydatność musi zostać potwierdzona dla konkretnego podłoża i warunków instalacji.

Przed montażem należy sprawdzić między innymi rodzaj i klasę betonu, stan konstrukcji, jej grubość, wymagane zakotwienie, odległość od krawędzi, rozstaw elementów mocujących, przewidywany kierunek obciążenia oraz wymagany moment dokręcenia.

Konstrukcja nośna wraz z wykonanym zakotwieniem musi zapewniać minimalną wytrzymałość statyczną 12 kN. Kotwa 12 × 16 cm nie jest uniwersalnym rozwiązaniem odpowiednim do każdego rodzaju betonu i każdego stanowiska.

Dobór oraz montaż elementu mocującego powinny być wykonane przez osobę posiadającą odpowiednią wiedzę techniczną, zgodnie z wymaganiami dotyczącymi zastosowanej kotwy i warunkami występującymi w miejscu instalacji.

Kontrola i użytkowanie

Przed każdym użyciem należy sprawdzić stan punktu kotwiczącego, elementu mocującego oraz konstrukcji, do której system został zamontowany.

Punkt powinien być poddawany okresowej kontroli przez osobę kompetentną nie rzadziej niż co 12 miesięcy. Częstsze kontrole mogą być wymagane w przypadku intensywnej eksploatacji, agresywnego środowiska lub szczególnych warunków pracy.

Po powstrzymaniu upadku punkt oraz kompletne zakotwienie należy wycofać z użytkowania do czasu przeprowadzenia odpowiedniej kontroli i ponownego dopuszczenia.

GAKO 12 jest przeznaczony wyłącznie do zabezpieczania osób przed upadkiem z wysokości. Nie należy wykorzystywać go do podnoszenia, transportowania ani zawieszania ładunków.

Podsumowanie

Irudek GAKO 12 z kotwą do betonu 12 × 16 cm to zestaw umożliwiający wykonanie stałego punktu kotwiczącego dla jednego użytkownika na odpowiednio dobranej konstrukcji betonowej. Punkt GAKO wykonany ze stali nierdzewnej AISI 304 zapewnia deklarowaną wytrzymałość 25 kN, mocowanie M12 oraz zgodność z EN 795:2012 typ A i EN 959:2018.

Dołączona mechaniczna kotwa, podkładka i nakrętka ułatwiają przygotowanie instalacji, jednak prawidłowe bezpieczeństwo kompletnego zakotwienia zależy od właściwego doboru elementu mocującego do rodzaju betonu, geometrii konstrukcji i warunków występujących w miejscu montażu.
