Wysuwane ramię boczne SIDE ENTRY ARM EN 795 B do przestrzeni ograniczonych

Wysuwane ramię boczne SIDE ENTRY ARM EN 795 B do przestrzeni ograniczonych

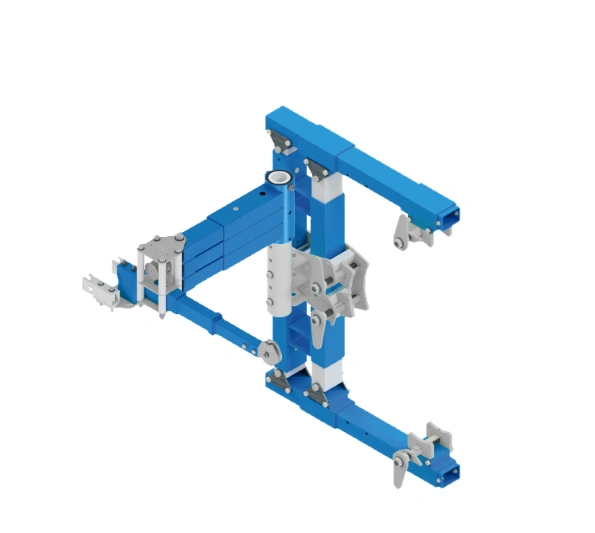

Irudek SIDE ENTRY ARM to profesjonalne, wysuwane i obrotowe ramię kotwiczące przeznaczone do organizacji bocznego dostępu do przestrzeni zamkniętych. System umożliwia ustawienie punktu kotwiczenia na zewnątrz zbiornika, komory, kanału lub innej konstrukcji, a następnie prowadzenie użytkownika przez boczny otwór dostępowy w kontrolowany i bezpieczny sposób.

Ramię montowane jest na odpowiedniej konstrukcji wsporczej przy użyciu kompatybilnej podstawy zaciskowej. Przegubowa budowa pozwala ustawić wysięgnik w osi bocznego wejścia, dzięki czemu lina, urządzenie samohamowne lub wyciągarka mogą pracować w korzystnym kierunku. Ogranicza to tarcie o krawędzie otworu, poprawia kontrolę podczas wejścia i wyjścia oraz ułatwia przeprowadzenie ewakuacji w sytuacji awaryjnej.

System może współpracować z wyciągarką ratowniczą do pozycjonowania, opuszczania i podnoszenia użytkownika. Po zastosowaniu odpowiedniego urządzenia samohamownego z funkcją odzyskiwania tworzy kompleksowe rozwiązanie do ochrony przed upadkiem oraz działań ratowniczych.

Najważniejsze cechy

Boczny dostęp do przestrzeni zamkniętych
Ramię zostało zaprojektowane do stanowisk, na których wejście znajduje się z boku konstrukcji, a nie bezpośrednio nad użytkownikiem. Sprawdza się przy bocznych włazach zbiorników, kanałach, komorach i otworach inspekcyjnych.

Wysuwana konstrukcja o długości 1475–1695 mm
Regulowany wysięg pozwala dopasować położenie punktu kotwiczenia do odległości pomiędzy konstrukcją wsporczą a otworem dostępowym.

Przegubowe i obrotowe ramię
Możliwość obrotu i regulacji ułatwia ustawienie systemu w odpowiedniej osi roboczej oraz dostosowanie go do kształtu i położenia stanowiska.

Punkt kotwiczenia ustawiony na zewnątrz przestrzeni
Takie rozwiązanie pozwala operatorowi i zespołowi ratowniczemu kontrolować system z bezpiecznego miejsca poza przestrzenią zamkniętą.

Mniejsze tarcie liny i sprzętu o krawędzie
Prawidłowe ustawienie ramienia pomaga prowadzić linę w osi wejścia, ograniczając jej kontakt z konstrukcją i zmniejszając zużycie elementów roboczych.

Kompatybilność z wyciągarką ratowniczą
Ramię może współpracować z wyciągarką lub wciągnikiem, umożliwiając kontrolowane opuszczanie, podnoszenie i odzyskiwanie użytkownika.

Współpraca z urządzeniem samohamownym
Zastosowanie odpowiedniego urządzenia zgodnego z systemem ochrony przed upadkiem umożliwia ciągłą asekurację użytkownika podczas wejścia, pracy i wyjścia.

Ochrona przed upadkiem dla 1 użytkownika do 140 kg
System może stanowić punkt kotwiczenia dla jednego użytkownika pracującego w układzie przeciwupadkowym.

Pojemność ratownicza dla 2 użytkowników
Konstrukcja została przygotowana do konfiguracji ratowniczej obejmującej maksymalnie dwóch użytkowników.

Montaż na różnych konstrukcjach wsporczych
System może być instalowany na odpowiednio dobranych konstrukcjach za pomocą kompatybilnej podstawy zaciskowej, co zwiększa jego uniwersalność.

Obsługa bez użycia narzędzi
Modułowa budowa ułatwia przygotowanie, regulację i demontaż systemu bez konieczności stosowania dodatkowych narzędzi.

Konstrukcja z aluminium 6061-T6
Aluminium o wysokiej wytrzymałości zapewnia korzystne połączenie trwałości, odporności mechanicznej i ograniczonej masy.

Stalowe i aluminiowe wsporniki oraz złącza
Elementy połączeniowe zostały wykonane z materiałów zapewniających odpowiednią sztywność i niezawodność w profesjonalnych zastosowaniach.

Działanie systemu

SIDE ENTRY ARM montuje się na kompatybilnej podstawie zaciskowej przymocowanej do odpowiedniej konstrukcji wsporczej. Następnie ramię jest wysuwane, obracane i ustawiane tak, aby punkt kotwiczenia znajdował się w osi bocznego wejścia do przestrzeni zamkniętej.

Podczas pracy obciążenie przechodzi przez następujący układ:

użytkownik lub sprzęt ratowniczy → lina albo urządzenie → punkt kotwiczenia → ramię SIDE ENTRY → podstawa → konstrukcja wsporcza

Takie ustawienie umożliwia kontrolowane prowadzenie użytkownika, stabilne pozycjonowanie w przestrzeni oraz przeprowadzenie manewrów ratowniczych bez konieczności ustawiania punktu kotwiczenia bezpośrednio nad otworem.

Specyfikacja techniczna

Model: SIDE ENTRY ARM
Typ: wysuwane i obrotowe ramię kotwiczące do bocznego dostępu
Norma: EN 795 Typ B
Zakres długości: 1475–1695 mm
Masa ramienia: 16,8 kg
Masa kompletnego systemu z podstawą: 53,2 kg
Ochrona przed upadkiem: 1 użytkownik / 140 kg
Pojemność ratownicza: maksymalnie 2 użytkowników
Wytrzymałość statyczna: 10 kN
Obciążenie pionowe: 10 kN
Maksymalny moment przenoszony na konstrukcję: 10 000 N·m
Materiał konstrukcji: aluminium 6061-T6
Materiały wsporników i złączy: stal i aluminium
Trwałość: bez ograniczeń

Zastosowanie

• boczny dostęp do przestrzeni zamkniętych
• włazy i otwory w ścianach zbiorników
• zbiorniki, silosy i komory inspekcyjne
• kanały technologiczne i komory podziemne
• doły, studzienki i przestrzenie techniczne
• kontrolowane wejście i wyjście użytkownika
• opuszczanie, podnoszenie i pozycjonowanie
• ewakuacja i odzyskiwanie użytkownika
• przemysł, energetyka, gospodarka wodna i kanalizacyjna
• serwis, utrzymanie ruchu i prace ratownicze

Ważne informacje

SIDE ENTRY ARM jest elementem kompletnego systemu kotwiczącego. Do prawidłowego użytkowania wymaga kompatybilnej podstawy oraz odpowiednio dobranego urządzenia asekuracyjnego, wyciągarki lub systemu ratowniczego. Konstrukcja wsporcza musi mieć odpowiednią wytrzymałość do przeniesienia obciążeń generowanych przez cały układ.

Podsumowanie

Irudek SIDE ENTRY ARM to wysuwane i obrotowe ramię przeznaczone do bezpiecznej organizacji bocznego dostępu do przestrzeni zamkniętych. System zapewnia regulowany wysięg 1475–1695 mm, punkt kotwiczenia ustawiony na zewnątrz przestrzeni, ograniczenie tarcia liny o krawędzie, współpracę z wyciągarkami i urządzeniami samohamownymi, ochronę jednego użytkownika do 140 kg oraz możliwość prowadzenia działań ratowniczych dla dwóch użytkowników, dzięki czemu stanowi profesjonalne rozwiązanie do wejścia, pracy i ewakuacji przez boczne otwory technologiczne.
