Zestaw Irudek IRULADDER TOTAL – drabina kotwicząca z pełną stabilizacją i ewakuacją

rudek KIT IRULADDER TOTAL to najbardziej rozbudowana konfiguracja systemu IRULADDER, przeznaczona do bezpiecznego dostępu, asekuracji i prowadzenia działań ratowniczych podczas prac na wysokości. Zestaw łączy wysuwaną drabinę kotwiczącą, dwa rodzaje elementów stabilizujących oraz kompletny system linowy umożliwiający ochronę użytkownika i przeprowadzenie kontrolowanej ewakuacji.

W komplecie znajdują się zarówno nogi IRULADDER TRIPOD LEGS przeznaczone do pracy przy słupach i niestabilnych konstrukcjach, jak i boczne nogi IRULADDER SIDE LEGS stosowane przy ścianach oraz elewacjach. Pozwala to dopasować sposób stabilizacji do konkretnego stanowiska bez konieczności kompletowania oddzielnych zestawów.

IRULADDER pełni jednocześnie funkcję drabiny dostępowej oraz tymczasowego urządzenia kotwiczącego zgodnego z EN 795 B. Dedykowany zestaw ratunkowy wykorzystuje linę półstatyczną BOA, przesuwne urządzenie asekuracyjne ROCKER i przyrząd zjazdowy ERO, zapewniając ciągłą ochronę podczas wejścia oraz możliwość opuszczenia użytkownika w sytuacji awaryjnej.

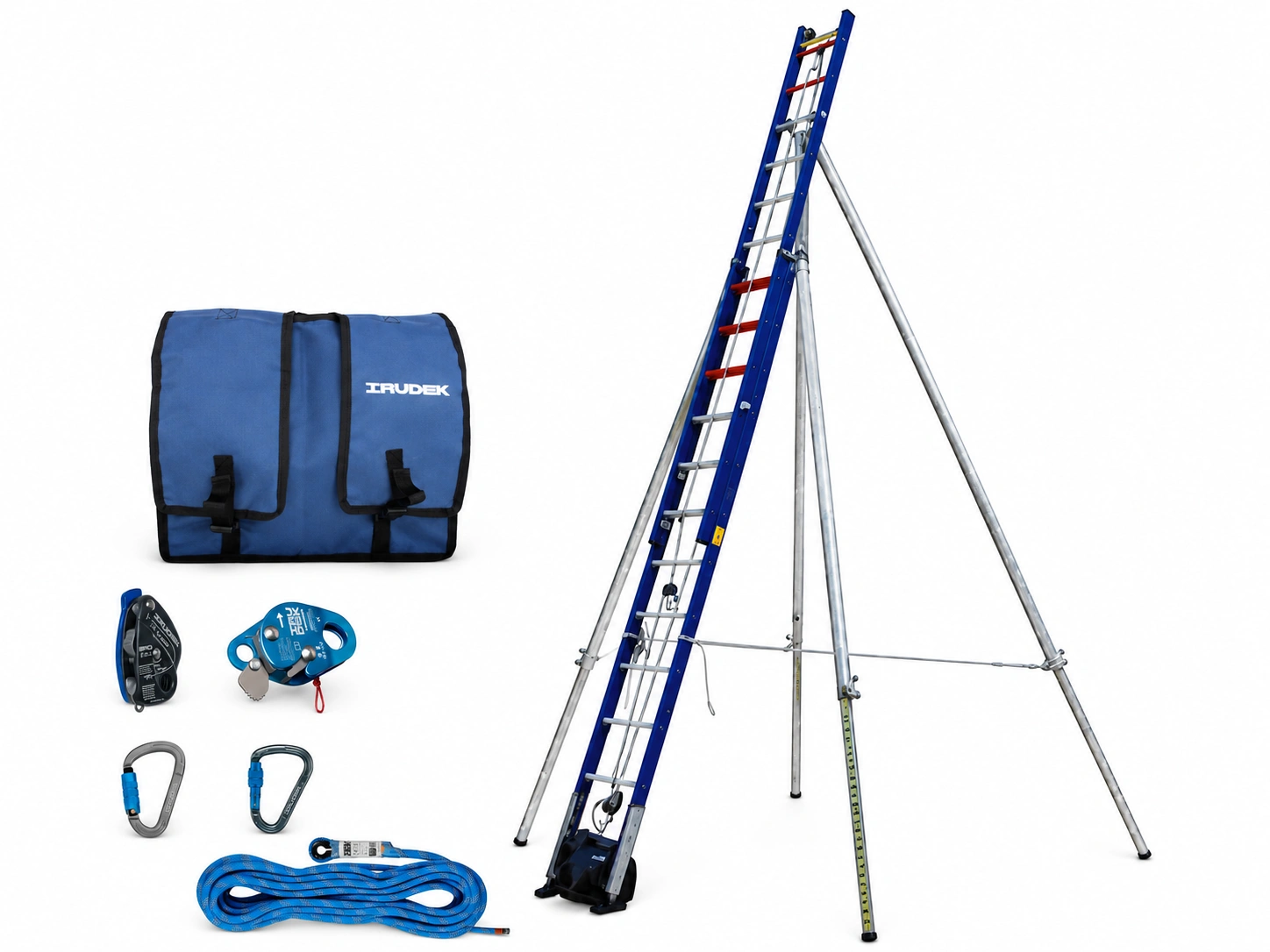

Skład zestawu

Drabina kotwicząca IRULADDER
Lina pozycjonująca o długości 10 m
IRULADDER TRIPOD LEGS – dwunożny system stabilizujący
IRULADDER SIDE LEGS – boczne nogi stabilizujące
IRULADDER RESCUE KIT – zestaw asekuracyjny i ratunkowy
Lina półstatyczna BOA o długości 20 m
Przesuwne urządzenie asekuracyjne ROCKER
Przyrząd zjazdowy ERO
Zatrzaśnik SILVERLIGHT 1131
Zatrzaśnik SILVERLIGHT 1135
Torba transportowa IRULADDER BAG

Najważniejsze cechy

Kompletna konfiguracja TOTAL – zestaw obejmuje drabinę, dwa rodzaje stabilizacji oraz wyposażenie asekuracyjne i ratunkowe, umożliwiając przygotowanie systemu do różnych stanowisk pracy.

Praca przy słupach, ścianach i elewacjach – nogi TRIPOD LEGS oraz SIDE LEGS pozwalają dopasować konstrukcję do słupa, muru, ściany, fasady albo innej pionowej powierzchni.

Drabina i punkt kotwiczenia w jednym systemie – IRULADDER umożliwia dostęp do stanowiska oraz stanowi tymczasowe urządzenie kotwiczące zgodne z EN 795 B.

Dwa pierścienie kotwiczące GAKO 10 – punkty umieszczone na górnym i dolnym szczeblu pozwalają przygotować system ochrony przed upadkiem oraz konfigurację ratowniczą.

Ciągła asekuracja podczas wejścia i zejścia – ROCKER przesuwa się po linie razem z użytkownikiem i automatycznie blokuje się w razie upadku.

Możliwość kontrolowanego opuszczenia użytkownika – przyrząd ERO umożliwia przeprowadzenie manewru zjazdowego podczas ewakuacji lub działań ratowniczych.

Izolacja elektryczna do 100 kV – konstrukcja drabiny z materiału wzmacnianego włóknem szklanym pozwala stosować system w pracach wymagających właściwości izolacyjnych.

Odporność na wymagające warunki – drabina jest odporna na wilgoć, korozję, działanie kwasów oraz wiele czynników atmosferycznych.

Modułowa i przenośna konstrukcja – poszczególne elementy można dobierać do stanowiska, demontować i transportować pomiędzy miejscami pracy.

Dedykowana torba transportowa – IRULADDER BAG ułatwia przechowywanie i zabezpieczenie elementów zestawu ratunkowego.

IRULADDER – wysuwana drabina kotwicząca

IRULADDER to ręcznie wysuwana drabina wykonana z poliestru wzmacnianego włóknem szklanym. Konstrukcja łączy funkcję dostępową z funkcją urządzenia kotwiczącego, umożliwiając przygotowanie stanowiska ochrony przed upadkiem bez instalowania niezależnego punktu ponad drabiną.

Na górnym i dolnym szczeblu znajdują się pierścienie GAKO 10. Umożliwiają one prowadzenie systemu linowego, zabezpieczenie użytkownika oraz przygotowanie sprzętu do ewentualnej ewakuacji.

Dołączona lina pozycjonująca o długości 10 m służy do stabilizacji drabiny względem konstrukcji. Sposób ustawienia uzupełnia się odpowiednim typem nóg zależnie od charakteru stanowiska.

Najważniejsze właściwości drabiny

Zakres wysokości 3,56–6,08 m – umożliwia dopasowanie długości drabiny do różnych poziomów roboczych.

Szerokość 45 cm – zapewnia odpowiednią przestrzeń podczas wchodzenia i schodzenia.

Rozstaw szczebli 28 cm – pozwala na regularne i wygodne przemieszczanie się po drabinie.

Dwa punkty kotwiczące GAKO 10 – umożliwiają podłączenie systemu asekuracyjnego i wyposażenia ratowniczego.

Konstrukcja izolacyjna – korpus i szczeble wykonane z materiału wzmacnianego włóknem szklanym zapewniają izolację elektryczną do 100 kV.

Elementy ze stali nierdzewnej – śruby i osprzęt charakteryzują się wysoką odpornością na korozję.

Specyfikacja techniczna IRULADDER

Typ: wysuwana drabina z systemem kotwiczenia
Normy: EN 795 B, EN 131, EN 50528, EN 61478
Zakres wysokości: 3,56–6,08 m
Szerokość: 45 cm
Odległość między szczeblami: 28 cm
Długość liny pozycjonującej: 10 m
Izolacja elektryczna: 100 kV
Masa: 25 kg
Materiał korpusu i szczebli: poliester wzmacniany włóknem szklanym
Materiał śrub i osprzętu: stal nierdzewna

IRULADDER TRIPOD LEGS – nogi do słupów i niestabilnych konstrukcji

IRULADDER TRIPOD LEGS to dwunożny układ stabilizujący przeznaczony do stosowania przy słupach, murach i innych konstrukcjach, które nie zapewniają wystarczającego podparcia dla samej drabiny.

Po połączeniu z IRULADDER nogi tworzą dodatkowe punkty oparcia i zwiększają szerokość całej konstrukcji. Ogranicza to możliwość bocznego przechylenia drabiny oraz poprawia jej stabilność podczas wejścia, pracy i zejścia użytkownika.

Najważniejsze właściwości TRIPOD LEGS

Dwunożna konstrukcja stabilizująca – zwiększa powierzchnię podparcia systemu i poprawia jego sztywność.

Przeznaczenie do pracy przy słupach – sprawdza się w miejscach, w których punkt oparcia jest wąski albo niestabilny.

Możliwość wykorzystania przy murach i ścianach – układ może stabilizować drabinę również przy wybranych konstrukcjach pionowych.

Dopasowanie do IRULADDER – element został opracowany specjalnie do współpracy z drabiną kotwiczącą.

Specyfikacja techniczna TRIPOD LEGS

Typ: dwunożny system stabilizujący
Kompatybilność: system IRULADDER
Zakres wysokości współpracującej drabiny: 3,5–6 m
Masa: 13 kg
Zastosowanie: słupy, mury, ściany i niestabilne konstrukcje

IRULADDER SIDE LEGS – boczne nogi do ścian i elewacji

IRULADDER SIDE LEGS to system dwóch bocznych nóg przeznaczony do stabilizacji drabiny podczas pracy przy ścianach, elewacjach i innych powierzchniach pionowych.

Elementy zwiększają szerokość podparcia oraz pomagają utrzymać drabinę w odpowiedniej pozycji względem konstrukcji. Ograniczają możliwość przesunięcia lub przechylenia systemu, poprawiając bezpieczeństwo operatora.

SIDE LEGS należy dobrać w wariancie kompatybilnym z wykorzystywaną wersją drabiny IRULADDER. Nogi boczne i TRIPOD LEGS stosuje się zależnie od rodzaju stanowiska oraz wymaganej konfiguracji stabilizującej.

Najważniejsze właściwości SIDE LEGS

Stabilizacja przy powierzchniach pionowych – rozwiązanie przeznaczone do pracy na ścianach, fasadach i elewacjach.

Dwa boczne punkty podparcia – zwiększają stabilność całej konstrukcji i ograniczają jej ruch na boki.

Dedykowana współpraca z IRULADDER – system został dopasowany do konstrukcji drabiny kotwiczącej.

Możliwość pracy z systemami asekuracyjnymi – konfiguracja może współpracować z rozwiązaniami zgodnymi z EN 353 lub EN 360.

IRULADDER RESCUE KIT – zestaw asekuracyjny i ratunkowy

IRULADDER RESCUE KIT umożliwia zabezpieczenie użytkownika podczas przemieszczania się po drabinie oraz przeprowadzenie kontrolowanej ewakuacji. Zestaw został zaprojektowany specjalnie do współpracy z systemem IRULADDER.

Lina BOA stanowi prowadnicę dla urządzenia ROCKER. Podczas normalnego przemieszczania ROCKER podąża za użytkownikiem, natomiast po gwałtownym obciążeniu blokuje się na linie i zatrzymuje upadek.

Przyrząd ERO umożliwia przygotowanie kontrolowanego zjazdu lub opuszczenia użytkownika. Zatrzaśniki SILVERLIGHT służą do wykonania wymaganych połączeń, a torba IRULADDER BAG umożliwia przechowywanie i transport wyposażenia.

Najważniejsze właściwości RESCUE KIT

Lina BOA o długości 20 m – zapewnia odpowiedni zasięg do asekuracji i prowadzenia działań ratowniczych.

Przesuwne urządzenie ROCKER – zapewnia ochronę podczas wejścia i zejścia oraz automatycznie blokuje się w przypadku upadku.

Przyrząd zjazdowy ERO – umożliwia wykonanie kontrolowanego opuszczenia użytkownika.

Dwa zatrzaśniki SILVERLIGHT – pozwalają przygotować odpowiednie połączenia w systemie.

Torba IRULADDER BAG – ułatwia organizację, przechowywanie i transport wyposażenia.

Specyfikacja techniczna RESCUE KIT

Długość liny: 20 m
Średnica liny: 1,05 cm
Masa zestawu ratunkowego: 2,3 kg
Normy: EN 1891 A, EN 362, EN 353-2, EN 358, EN 12841-A, EN 12841-C, EN 341-2, EN 795 B

Działanie zestawu

Przed rozpoczęciem pracy drabinę ustawia się względem konstrukcji i stabilizuje za pomocą właściwego zestawu nóg:

TRIPOD LEGS stosuje się przy słupach, murach i konstrukcjach wymagających dodatkowego podparcia, natomiast SIDE LEGS wykorzystuje się podczas pracy przy ścianach i elewacjach.

Po ustabilizowaniu konstrukcji mocuje się linę BOA i przygotowuje urządzenie ROCKER. Użytkownik łączy system z odpowiednim punktem uprzęży i rozpoczyna wejście. ROCKER przesuwa się razem z nim po linie, zachowując ciągłość zabezpieczenia.

W razie upadku urządzenie blokuje się na linie. Jeżeli konieczna jest ewakuacja, system można skonfigurować z przyrządem ERO i przeprowadzić kontrolowane opuszczenie użytkownika zgodnie z przygotowaną procedurą ratowniczą.

Normy zestawu

EN 795 B – urządzenia kotwiczące typu B
EN 131 – wymagania dotyczące drabin
EN 50528 – drabiny izolacyjne do prac przy instalacjach elektrycznych
EN 61478 – drabiny z materiałów izolacyjnych
EN 1891 A – liny rdzeniowe w oplocie o małej rozciągliwości
EN 362 – łączniki
EN 353-2 – przesuwne urządzenia samozaciskowe z giętką prowadnicą
EN 358 – systemy ustalające pozycję podczas pracy
EN 12841-A – urządzenia regulacyjne liny zabezpieczającej
EN 12841-C – urządzenia zjazdowe
EN 341-2 – urządzenia do opuszczania

Zastosowanie

• prace przy słupach i konstrukcjach wsporczych
• prace na ścianach oraz elewacjach
• konserwacja fasad budynków
• montaż instalacji zewnętrznych
• serwis oświetlenia i infrastruktury
• prace telekomunikacyjne i energetyczne
• dostęp do stanowisk roboczych na wysokości
• asekuracja podczas wejścia i zejścia
• prace na niestabilnych konstrukcjach
• działania ewakuacyjne i ratownicze

Podsumowanie

Irudek KIT IRULADDER TOTAL to kompletny system przeznaczony do dostępu, asekuracji i ratownictwa podczas prac na wysokości. Zestaw łączy wysuwaną drabinę kotwiczącą IRULADDER, nogi TRIPOD LEGS do słupów i niestabilnych konstrukcji, boczne nogi SIDE LEGS do ścian i elewacji oraz dedykowany zestaw ratunkowy z liną BOA, urządzeniem ROCKER i przyrządem ERO.

Konfiguracja TOTAL pozwala przygotować stanowisko do różnych warunków pracy bez kompletowania oddzielnych zestawów. Izolacja do 100 kV, zakres wysokości 3,56–6,08 m, ciągła asekuracja podczas przemieszczania oraz możliwość przeprowadzenia kontrolowanej ewakuacji czynią zestaw wszechstronnym rozwiązaniem do profesjonalnych prac wysokościowych.
