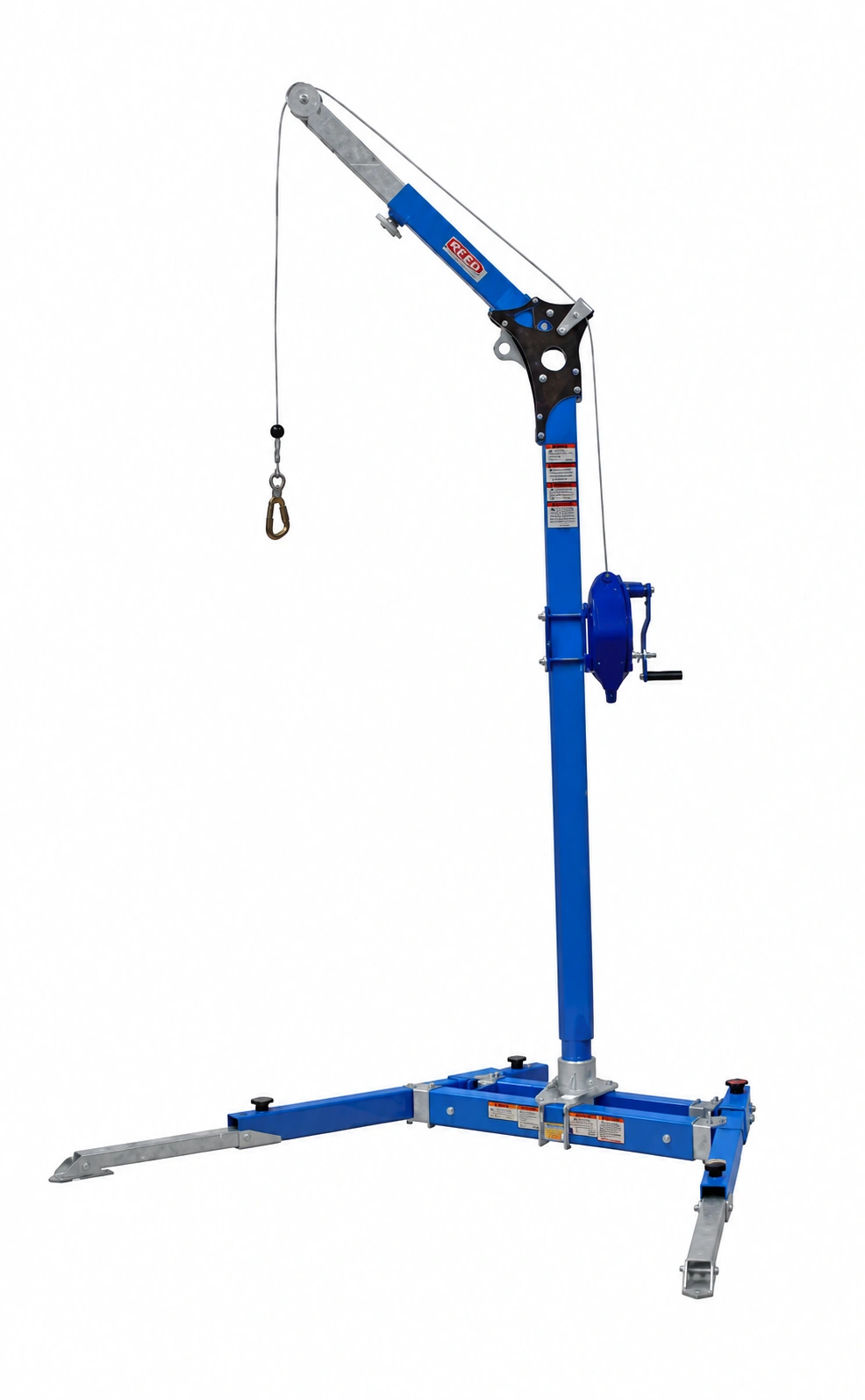

Zestaw Irudek DAVIT BASE H z KOALA R15 do przestrzeni zamkniętych i ratownictwa

Irudek KIT DAVIT BASE H + KOALA R15 to kompletny, przenośny system przeznaczony do zabezpieczania pracowników podczas dostępu do przestrzeni zamkniętych, wykonywania prac na wysokości oraz prowadzenia działań ratowniczych. Zestaw łączy modułową konstrukcję DAVIT z mobilną podstawą typu H oraz urządzeniem samohamownym i ratowniczym KOALA R15 wyposażonym w stalową linkę o długości 15 m.

System pozwala utworzyć tymczasowy punkt kotwiczący nad włazem, zbiornikiem, studzienką, komorą techniczną lub innym miejscem o ograniczonym dostępie. Regulowane ramię umożliwia ustawienie punktu prowadzenia linki w odpowiedniej pozycji względem otworu, a stabilna podstawa BASE H eliminuje konieczność wykonywania stałego mocowania do podłoża.

KOALA R15 pełni dwie funkcje. Podczas normalnej pracy działa jako urządzenie samohamowne chroniące użytkownika przed upadkiem. W sytuacji awaryjnej może zostać przekształcone w wyciągarkę ratowniczą, umożliwiając podniesienie i odzyskanie osoby z przestrzeni zamkniętej.

Najważniejsze cechy

Kompletny system DAVIT z urządzeniem ratowniczym – zestaw obejmuje mobilną podstawę, maszt, regulowane ramię oraz samohamowne urządzenie KOALA R15, dzięki czemu pozwala przygotować stanowisko do dostępu, asekuracji i ewakuacji.

Mobilna podstawa BASE H – stabilna konstrukcja umożliwia ustawienie systemu bez wiercenia i bez trwałego mocowania do podłoża. Po zakończeniu pracy zestaw może zostać zdemontowany i przeniesiony na kolejne stanowisko.

Regulowane ramię o długości 117–140 cm – możliwość zmiany wysięgu ułatwia dopasowanie punktu kotwiczącego do położenia włazu oraz geometrii przestrzeni roboczej.

Maszt o wysokości 101,6 cm – zapewnia odpowiednie wyniesienie ramienia ponad powierzchnię stanowiska i umożliwia prawidłowe prowadzenie linki nad otworem dostępowym.

KOALA R15 – urządzenie 2 w 1 – może pracować jako samohamowne urządzenie przeciwupadkowe oraz jako wyciągarka ratownicza do odzyskiwania użytkownika.

Stalowa linka o długości 15 m – pozwala prowadzić prace w zbiornikach, studzienkach, kanałach i komorach o znacznej głębokości.

Automatyczne utrzymywanie napięcia linki – mechanizm zwija i rozwija linkę zgodnie z ruchem użytkownika, ograniczając powstawanie zbędnego luzu.

Mechaniczne zatrzymanie upadku – w przypadku nagłego przyspieszenia urządzenie blokuje linkę i zatrzymuje użytkownika.

Siła hamowania poniżej 6 kN – mechanizm ogranicza obciążenie działające na użytkownika podczas zatrzymania upadku.

Obrotowy hak – ogranicza skręcanie i plątanie linki podczas opuszczania, podnoszenia oraz przemieszczania użytkownika.

Szybki montaż bez użycia narzędzi – modułowa konstrukcja ramienia i masztu ułatwia sprawne przygotowanie stanowiska oraz jego demontaż po zakończeniu pracy.

Konstrukcja z aluminium 6061-T6 – zapewnia wysoką wytrzymałość mechaniczną przy ograniczeniu masy poszczególnych elementów systemu.

Stalowe i aluminiowe wsporniki oraz łączniki – elementy odpowiedzialne za przenoszenie obciążeń zapewniają stabilność kompletnej konstrukcji.

Możliwość użytkowania przez wiele lat – metalowe elementy systemu nie mają z góry określonego okresu użytkowania, pod warunkiem zachowania pełnej sprawności technicznej i pozytywnych wyników kontroli.

Skład zestawu

Mobilna podstawa BASE H – zapewnia stabilne ustawienie systemu na stanowisku pracy.

Maszt DAVIT PT – pionowy element nośny łączący podstawę z ramieniem.

Regulowane ramię DAVIT ARM – umożliwia ustawienie punktu kotwiczenia nad otworem roboczym.

Urządzenie KOALA R15 – samohamowne urządzenie przeciwupadkowe z funkcją wyciągarki ratowniczej i linką o długości 15 m.

Systemowe elementy montażowe i połączeniowe – przeznaczone do kompletowania konstrukcji DAVIT.

DAVIT ARM + PT

Ramię i maszt tworzą główną konstrukcję nośną systemu. Po osadzeniu masztu w podstawie BASE H ramię można ustawić nad otworem wejściowym, tak aby zapewnić prawidłowe prowadzenie linki urządzenia KOALA R15.

Regulacja wysięgu umożliwia dostosowanie konstrukcji do różnych włazów, studzienek, zbiorników i stanowisk roboczych. Modułowy układ pozwala również demontować poszczególne części na czas transportu i przechowywania.

Parametry ramienia i masztu

Długość ramienia: 117–140 cm
Masa ramienia: 9,55 lub 11 kg, zależnie od wariantu
Wysokość masztu: 101,6 cm
Masa masztu: 5,4 kg
Materiał konstrukcji: aluminium 6061-T6
Materiały wsporników i łączników: stal i aluminium
Normy: EN 795 typ B, CEN/TS 16415

Mobilna podstawa BASE H

BASE H jest przenośną podstawą systemu DAVIT, przeznaczoną do tworzenia tymczasowych stanowisk kotwiczących. Konstrukcja zapewnia stabilne podparcie masztu oraz umożliwia szybkie przenoszenie systemu pomiędzy różnymi miejscami pracy.

Podstawa sprawdza się w miejscach, w których nie można lub nie ma potrzeby wykonywania stałego gniazda montażowego. Po zakończeniu operacji może zostać złożona i przewieziona razem z pozostałymi elementami zestawu.

Parametry podstawy

Typ: mobilna podstawa typu H
Masa: 27,7 kg
Materiał konstrukcji: aluminium 6061-T6
Materiały wsporników i łączników: stal i aluminium
Normy kompletnego systemu: EN 795 typ B, CEN/TS 16415

KOALA R15

KOALA R15 to samohamowne urządzenie przeciwupadkowe i ratownicze wyposażone w linkę ze stali ocynkowanej. Podczas normalnego użytkowania urządzenie automatycznie dopasowuje długość linki do ruchu pracownika, utrzymując ją w stałym napięciu.

W razie upadku mechanizm blokuje rozwijanie linki i zatrzymuje użytkownika. W sytuacji awaryjnej urządzenie można przełączyć na funkcję wyciągarki ratowniczej, umożliwiając podnoszenie i odzyskanie osoby z przestrzeni zamkniętej.

Najważniejsze właściwości KOALA R15

Funkcja samohamowna – zapewnia ciągłą ochronę użytkownika podczas wejścia, pracy i wyjścia.

Funkcja ratownicza – pozwala zmienić urządzenie w wyciągarkę do podnoszenia osoby w sytuacji awaryjnej.

Linka ze stali ocynkowanej – zapewnia wysoką wytrzymałość i odporność na intensywną eksploatację.

Długość 15 m – umożliwia pracę w głębokich przestrzeniach zamkniętych.

Obrotowy hak – ogranicza skręcanie linki i ułatwia swobodne przemieszczanie użytkownika.

Parametry KOALA R15

Typ: urządzenie samohamowne z funkcją ratowniczą
Normy: EN 360, EN 1496 klasa B
Długość linki: 15 m
Materiał linki: stal ocynkowana
Maksymalna masa użytkownika: 136 kg
Maksymalna siła hamowania: poniżej 6 kN
Masa: 9 kg
Kierunek użytkowania: pionowy

Parametry użytkowe systemu DAVIT

Ochrona przed upadkiem: 1 użytkownik, maksymalnie 140 kg dla konstrukcji DAVIT
Limit urządzenia KOALA R15: 1 użytkownik, maksymalnie 136 kg
Pojemność ratownicza konstrukcji DAVIT: do 2 użytkowników o łącznej masie 280 kg
Masa kompletnego zestawu: około 70 kg
Normy zestawu: EN 795 typ B, CEN/TS 16415, EN 1496 klasa B, EN 360

Limit użytkowania kompletnego zestawu należy określać zgodnie z parametrami najsłabszego elementu danej konfiguracji. Przy korzystaniu z urządzenia KOALA R15 maksymalna masa zabezpieczanego użytkownika wynosi 136 kg.

Zastosowanie

• wejście do studzienek i komór technicznych
• prace w zbiornikach, silosach i kanałach
• dostęp do przestrzeni zamkniętych przez otwory górne
• ochrona przed upadkiem podczas wejścia i wyjścia
• kontrolowane opuszczanie użytkownika
• odzyskiwanie i ewakuacja osoby poszkodowanej
• prace inspekcyjne, konserwacyjne i serwisowe
• ratownictwo przemysłowe i techniczne
• tymczasowe stanowiska kotwiczące bez trwałego montażu

Podsumowanie

Irudek KIT DAVIT BASE H + KOALA R15 to kompletny, mobilny system przeznaczony do dostępu, ochrony przed upadkiem i ratownictwa w przestrzeniach zamkniętych. Zestaw obejmuje stabilną podstawę BASE H, maszt o wysokości 101,6 cm, regulowane ramię 117–140 cm oraz urządzenie KOALA R15 z linką stalową 15 m.

Modułowa konstrukcja umożliwia szybki montaż bez użycia narzędzi, a funkcja ratownicza urządzenia KOALA pozwala przygotować stanowisko do odzyskania użytkownika w sytuacji awaryjnej. Zgodność z normami EN 795 typ B, CEN/TS 16415, EN 360 i EN 1496 klasa B sprawia, że zestaw jest profesjonalnym rozwiązaniem do pracy w studzienkach, zbiornikach, komorach i innych przestrzeniach o ograniczonym dostępie.
