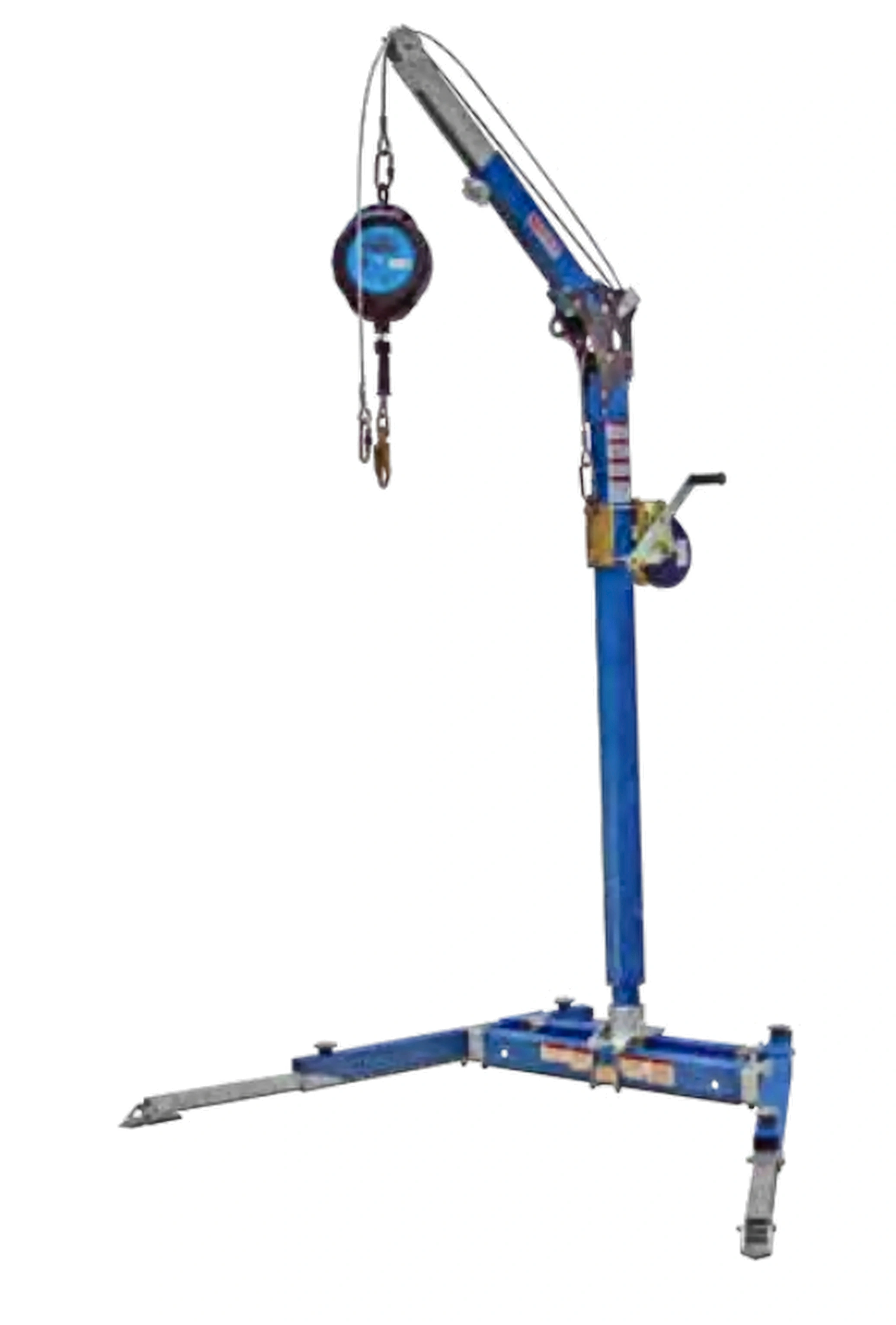

Zestaw KIT DAVIT BASE H + TRN1 – mobilny system kotwiczący z wciągarką

Irudek DAVIT BASE H + TRN1 to profesjonalny, mobilny zestaw asekuracyjno-ratowniczy przeznaczony do pracy na wysokości, wejścia do przestrzeni zamkniętych, ewakuacji oraz odzysku użytkownika. Kompletny system łączy ramię i maszt DAVIT, mobilną podstawę BASE H, wyciągarkę ratowniczą TRN1 oraz urządzenie samohamowne SEKURBLOK 20, tworząc funkcjonalne stanowisko pracy nad włazem, studzienką, zbiornikiem, otworem technologicznym lub krawędzią.

Zestaw został opracowany z myślą o bezpieczeństwie, stabilności i niezawodności w wymagających warunkach przemysłowych. Dzięki modułowej budowie może być szybko transportowany, montowany i demontowany bez użycia narzędzi, co ma duże znaczenie przy pracy terenowej i działaniach ratowniczych.

Najważniejsze cechy

Mobilny system DAVIT do asekuracji i ratownictwa
Zestaw tworzy przenośny punkt kotwiczenia nad miejscem pracy, dzięki czemu użytkownik może być asekurowany z góry, a lina oraz urządzenia robocze pracują w korzystniejszej osi.

Modułowa konstrukcja DAVIT ARM + PT
Ramię i maszt współpracują z mobilną podstawą BASE H, co pozwala tworzyć tymczasowy system kotwiczący dopasowany do konkretnego stanowiska pracy.

Przeznaczenie do pracy na wysokości i w przestrzeniach zamkniętych
System sprawdza się przy włazach, studzienkach, zbiornikach i otworach technologicznych, a także podczas prac serwisowych, montażowych i ratowniczych.

Szybki montaż i demontaż bez użycia narzędzi
Ramię i maszt można łatwo składać i rozkładać, co ułatwia transport oraz przygotowanie systemu do pracy.

Mobilna podstawa BASE H
Podstawa została zaprojektowana jako przenośny element systemu kotwiczącego, dzięki czemu dobrze sprawdza się w zastosowaniach tymczasowych, gdzie nie ma możliwości wykonania stałego montażu.

Wysoka nośność systemu
W konfiguracji ratowniczej system może pracować dla maksymalnie 2 użytkowników lub 280 kg, a w konfiguracji ochrony przed upadkiem dla 1 użytkownika do 140 kg.

Wyciągarka ratownicza TRN1
Urządzenie umożliwia kontrolowane podnoszenie i opuszczanie użytkownika w przestrzeniach zamkniętych oraz podczas działań ratowniczych.

Automatyczny hamulec bezpieczeństwa w TRN1
Po zwolnieniu dźwigni wyciągarka automatycznie się blokuje, co zapobiega niekontrolowanemu opuszczeniu użytkownika.

Przewaga mechaniczna 5:1 w TRN1
Zwiększa skuteczność pracy podczas odzyskiwania użytkownika i ułatwia działania ratownicze.

SEKURBLOK 20 jako urządzenie samohamowne
Zestaw obejmuje także samohamowny system z 20-metrową liną stalową, przeznaczony do ochrony przed upadkiem z wysokości.

Stałe napięcie liny i szybka blokada
SEKURBLOK 20 utrzymuje napięcie liny podczas pracy, a w razie zagrożenia szybko blokuje się, ograniczając siłę uderzenia do poziomu poniżej 6 kN.

Obrotowe elementy zapobiegające splątaniu
Obrotowy pierścień i hak poprawiają ergonomię pracy i ograniczają skręcanie liny.

Wskaźnik upadku
Zmiana koloru wskaźnika po zadziałaniu urządzenia ułatwia kontrolę stanu sprzętu po zdarzeniu.

Skład zestawu

Ramię i maszt DAVIT
Mobilna podstawa BASE H
Wyciągarka ratownicza TRN1
Samohamowne urządzenie SEKURBLOK 20

Ramię i maszt DAVIT

Ramię i maszt tworzą górny układ kotwiczący systemu. Po zamontowaniu w kompatybilnej podstawie tworzą wysunięty punkt asekuracyjny nad miejscem pracy.

Najważniejsze parametry ramienia i masztu

• norma: EN 795
• maksymalna liczba użytkowników w ratownictwie: 2 użytkowników / 280 kg
• maksymalna liczba użytkowników w ochronie przed upadkiem: 1 użytkownik / 140 kg
• okres użytkowania: bez ograniczeń
• materiał konstrukcji: aluminium 6061-T6
• materiał wsporników i łączników: stal i aluminium
• długość ramienia: 117–140 cm
• masa ramienia: 9,55 kg
• wysokość masztu: 101 cm
• masa masztu: 5,4 kg

Mobilna podstawa BASE H

BASE H stanowi mobilną podstawę kotwiczącą dla systemu DAVIT i odpowiada za stabilne przeniesienie obciążeń na podłoże i konstrukcję nośną.

Najważniejsze cechy podstawy

• przenośna konstrukcja do zastosowań tymczasowych
• kompatybilność z systemem DAVIT
• solidna i stabilna budowa do zastosowań profesjonalnych
• łatwy transport i wygodne ustawienie w miejscu pracy

Najważniejsze parametry podstawy

• norma: EN 795
• maksymalna liczba użytkowników w ratownictwie: 2 użytkowników / 280 kg
• maksymalna liczba użytkowników w ochronie przed upadkiem: 1 użytkownik / 140 kg
• masa: 27,7 kg
• okres użytkowania: bez ograniczeń
• materiał konstrukcji: aluminium 6061-T6
• materiał wsporników i łączników: stal i aluminium

Wyciągarka ratownicza TRN1

TRN1 to wyciągarka ratownicza przeznaczona do podnoszenia i opuszczania użytkownika w przestrzeniach zamkniętych.

Najważniejsze cechy TRN1

• stalowa linka ocynkowana o średnicy 6,3 mm
• automatyczny hamulec bezpieczeństwa
• blokowanie po zwolnieniu dźwigni
• praca przy wejściach do przestrzeni ograniczonych
• przeznaczenie do współpracy z urządzeniem samohamownym zgodnym z EN 360

Najważniejsze parametry TRN1

• norma: EN 1496 B
• długość: 20 m
• waga: 14,5 kg
• nośność: 140 kg
• przewaga mechaniczna: 5:1
• trwałość: bez ograniczeń

Materiały TRN1

• uchwyt: tworzywo sztuczne
• pierścienie: stal ocynkowana
• obudowa: tworzywo sztuczne
• linka: stal

SEKURBLOK 20

SEKURBLOK 20 to samohamowny system chroniący przed upadkiem z liną stalową o długości 20 m, przeznaczony do pracy w pionie.

Najważniejsze cechy SEKURBLOK 20

• łatwa obsługa
• hamowanie mechaniczne
• redukcja siły uderzenia poniżej 6 kN
• certyfikacja do użytku pionowego dla 140 kg
• obrotowy pierścień i hak o otwarciu 20 mm
• stałe napięcie liny
• wskaźnik upadku

Najważniejsze parametry SEKURBLOK 20

• norma: EN 360
• długość: 20 m
• waga: 7,45 kg
• maksymalne obciążenie: 140 kg
• złącza: stalowy łącznik 18 mm i stalowy hak 20 mm

Materiały SEKURBLOK 20

• linia: ocynkowany kabel stalowy o średnicy 4,5 mm
• obudowa: polimer o wysokiej wytrzymałości
• złącza: stal

Zastosowanie

• praca na wysokości
• wejście do przestrzeni zamkniętych
• asekuracja przy włazach, studzienkach, zbiornikach i otworach technologicznych
• opuszczanie i podnoszenie użytkownika
• odzysk i ewakuacja osoby z poziomu niższego
• współpraca z urządzeniami samohamownymi i ratowniczymi
• tworzenie tymczasowego punktu kotwiczenia nad stanowiskiem pracy

Podsumowanie

Irudek KIT DAVIT BASE H + TRN1 to kompletny, mobilny zestaw do pracy na wysokości, ratownictwa i obsługi przestrzeni zamkniętych, obejmujący ramię i maszt DAVIT, mobilną podstawę BASE H, wyciągarkę TRN1 oraz samohamowne urządzenie SEKURBLOK 20. Zestaw zapewnia stabilny punkt kotwiczenia nad miejscem pracy, możliwość podnoszenia, opuszczania i odzyskiwania użytkownika, pracę dla 2 użytkowników / 280 kg w ratownictwie, ochronę przed upadkiem dla 1 użytkownika / 140 kg, automatyczne hamowanie, przewagę mechaniczną 5:1 oraz lekką, modułową konstrukcję z aluminium, stali i polimerów, dzięki czemu stanowi profesjonalne rozwiązanie do najbardziej wymagających zastosowań technicznych i ratowniczych.
