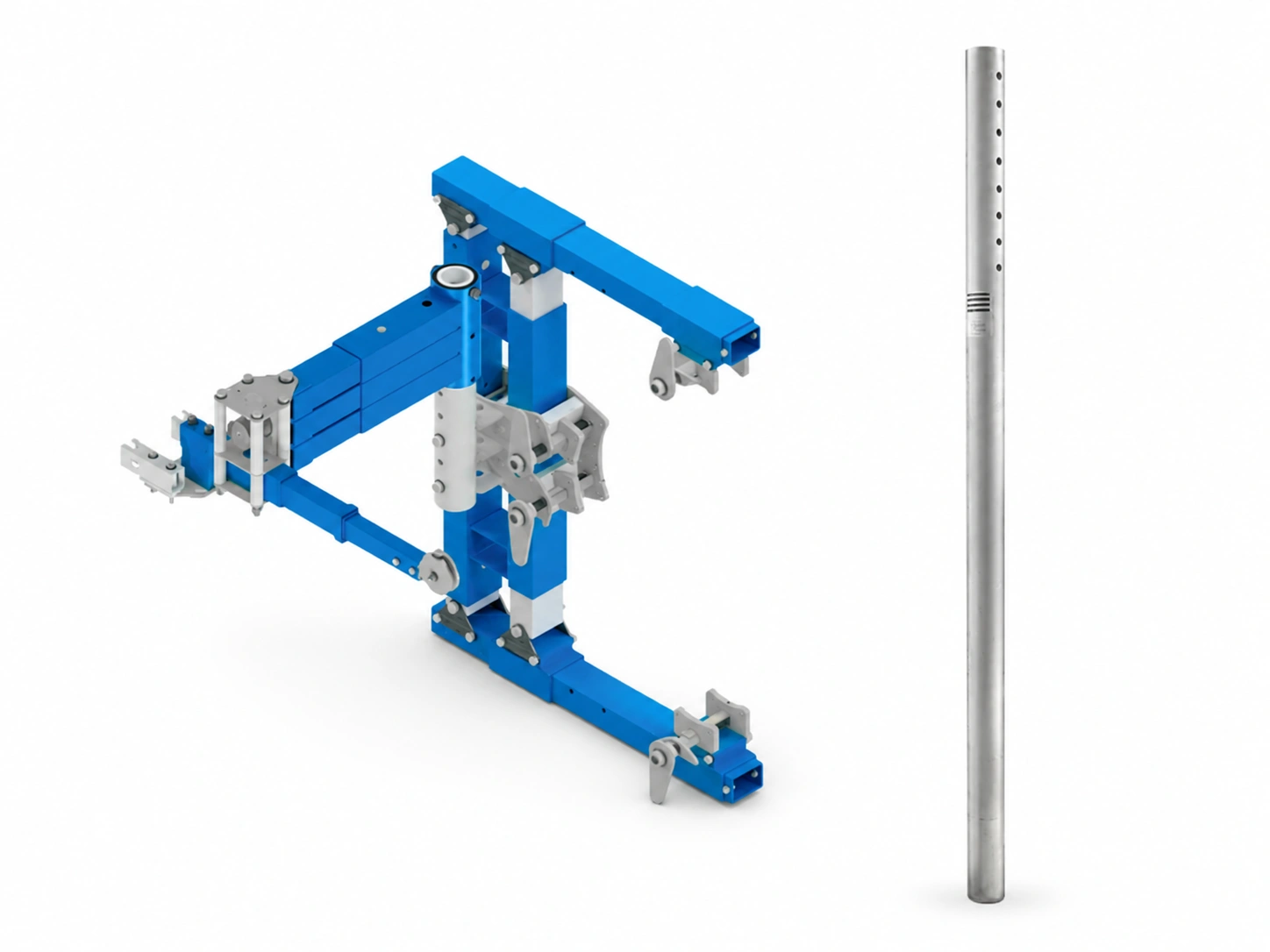

Zestaw SIDE ENTRY PT + BASE CLAMP-ON – maszt z podstawą zaciskową do wejść bocznych

Irudek SIDE ENTRY PT + BASE CLAMP-ON to przenośny zestaw montażowy przeznaczony do tworzenia systemu dostępu do przestrzeni zamkniętych z otworem umieszczonym w bocznej części konstrukcji. Zestaw składa się z pionowego masztu SIDE ENTRY PT oraz regulowanej podstawy zaciskowej BASE CLAMP-ON.

Podstawa jest mocowana bezpośrednio do odpowiednio wytrzymałej konstrukcji wsporczej. Takie rozwiązanie pozwala przygotować stanowisko bez wykonywania stałych otworów montażowych i bez instalowania bazy trwale związanej z podłożem. Po zakończeniu pracy system można zdemontować i wykorzystać w innym miejscu.

Po dołączeniu kompatybilnego ramienia SIDE ENTRY ARM zestaw umożliwia ustawienie punktu kotwiczącego przed bocznym włazem, wejściem do zbiornika, komory lub kanału technicznego. Pozwala to prowadzić sprzęt asekuracyjny i ratowniczy w odpowiedniej osi, ograniczając kontakt liny z krawędziami otworu.

Najważniejsze cechy

Montaż zaciskowy bez stałej ingerencji w konstrukcję – baza BASE CLAMP-ON jest mocowana za pomocą regulowanych elementów zaciskowych, dzięki czemu nie wymaga wykonywania stałego punktu montażowego.

Przeznaczenie do bocznych wejść – zestaw umożliwia przygotowanie stanowiska asekuracyjnego przy otworach znajdujących się w ścianach zbiorników, komór i innych przestrzeni zamkniętych.

Przenośna konstrukcja – system można zdemontować, przetransportować i zamontować na kolejnym stanowisku pracy.

Stabilne mocowanie masztu – podstawa utrzymuje maszt SIDE ENTRY PT i przekazuje obciążenia na konstrukcję wsporczą.

Kompatybilność z ramieniem SIDE ENTRY ARM – po dołączeniu ramienia powstaje kompletny system umożliwiający umieszczenie punktu kotwiczącego przed otworem dostępowym.

Możliwość współpracy z wciągarką – odpowiednio skonfigurowany zestaw pozwala opuszczać, podnosić oraz odzyskiwać użytkownika z przestrzeni zamkniętej.

Obsługa systemu ochrony przed upadkiem – konstrukcja może współpracować z kompatybilnym urządzeniem samohamownym, również z funkcją podnoszenia ratowniczego.

Ograniczenie tarcia sprzętu o krawędzie – ustawienie punktu kotwiczącego w osi wejścia poprawia prowadzenie liny i zmniejsza jej kontakt z konstrukcją.

Wytrzymałe materiały konstrukcyjne – główne elementy wykonano z aluminium 6061-T6, a wsporniki i połączenia ze stali oraz aluminium.

Zastosowanie robocze i ratownicze – zestaw może stanowić podstawę systemu dostępu, asekuracji oraz ewakuacji użytkownika.

Baza BASE CLAMP-ON

BASE CLAMP-ON to regulowana podstawa przeznaczona do czasowego montażu na konstrukcji wsporczej. Zaciskowa budowa umożliwia dopasowanie bazy do geometrii stanowiska i stabilne osadzenie masztu SIDE ENTRY PT.

Podstawa przenosi obciążenia powstające podczas pracy całego systemu, dlatego konstrukcja, do której jest mocowana, musi mieć odpowiednią wytrzymałość.

Maksymalne wymiary bazy:

szerokość całkowita: 101,85 cm
szerokość pomiędzy elementami bocznymi: 96,25 cm
wysokość: 76,2 cm
głębokość: 25,32 cm

Maszt SIDE ENTRY PT

SIDE ENTRY PT jest pionowym elementem systemu, łączącym podstawę zaciskową z ramieniem SIDE ENTRY ARM. Zapewnia właściwe osadzenie wysięgnika i umożliwia przeniesienie obciążeń na bazę oraz konstrukcję wsporczą.

Maszt może być wykorzystywany z kompatybilnymi podstawami systemu SIDE ENTRY, co pozwala tworzyć różne konfiguracje dostosowane do rodzaju stanowiska pracy.

Parametry systemu po zamontowaniu ramienia

Maksymalna liczba użytkowników w systemie ochrony przed upadkiem: 1 osoba
Maksymalna masa użytkownika: 140 kg
Pojemność ratownicza: 2 użytkowników
Odporność statyczna: 10 kN
Dopuszczalne obciążenie pionowe: 10 kN
Wymagany moment przenoszony przez konstrukcję: 10 000 N·m
Norma kompletnego systemu: EN 795 typ B

Specyfikacja techniczna

Typ: maszt z przenośną podstawą zaciskową
Przeznaczenie: boczny dostęp do przestrzeni zamkniętych
Wysokość masztu: 182,8 cm
Masa masztu: 12,5 kg
Masa masztu z podstawą BASE CLAMP-ON: 36,4 kg
Masa kompletnego systemu z ramieniem: 53,2 kg
Materiał głównej konstrukcji: aluminium 6061-T6
Materiały wsporników i połączeń: stal i aluminium
Trwałość elementów konstrukcyjnych: bez ograniczeń przy zachowaniu pełnej sprawności technicznej

Skład zestawu

maszt SIDE ENTRY PT
przenośna podstawa zaciskowa BASE CLAMP-ON
elementy montażowe i połączeniowe obu komponentów

Zastosowanie

• prace w zbiornikach i komorach z wejściem bocznym
• dostęp do kanałów technologicznych
• prace serwisowe i konserwacyjne
• opuszczanie i podnoszenie pracownika
• asekuracja podczas wejścia i wyjścia
• odzyskiwanie użytkownika w sytuacji awaryjnej
• organizacja stanowisk ratowniczych w przestrzeniach zamkniętych

Podsumowanie

Irudek SIDE ENTRY PT + BASE CLAMP-ON to mobilny system montażowy do bocznych wejść, który nie wymaga instalowania stałej podstawy. Regulowana baza zaciskowa zapewnia stabilne osadzenie masztu, a możliwość dołączenia ramienia SIDE ENTRY ARM, wciągarki i urządzenia samohamownego pozwala zbudować kompletne stanowisko do dostępu, asekuracji oraz ewakuacji z przestrzeni zamkniętych.
