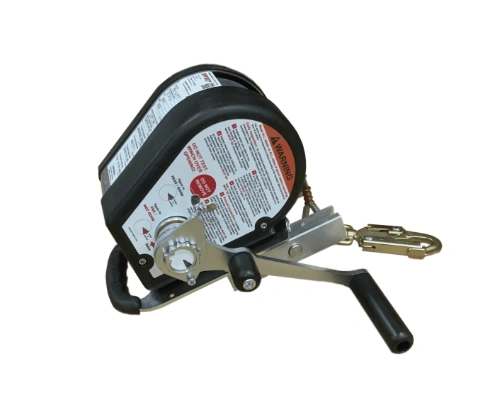

Wyciągarka ratownicza osobowa WINCH INOX 18 m do systemów DAVIT i SIDE ENTRY

Irudek WINCH DAVIT/SIDE ENTRY INOX 18 m to profesjonalna wyciągarka osobowa przeznaczona do systemów dostępu, pozycjonowania oraz ratownictwa w przestrzeniach zamkniętych. Urządzenie współpracuje z kompatybilnymi systemami kotwiczącymi DAVIT i SIDE ENTRY, umożliwiając kontrolowane opuszczanie, podnoszenie oraz wydobywanie użytkownika ze zbiornika, studzienki, komory technicznej lub innego miejsca o ograniczonym dostępie.

Model wyposażono w linę ze stali nierdzewnej o długości 18 m i średnicy 0,5 cm. Wariant ten jest odpowiedni do stanowisk o mniejszej i średniej głębokości roboczej, na których dłuższa lina nie jest wymagana. Stal nierdzewna zwiększa odporność liny na wilgoć i korozję, co ma szczególne znaczenie podczas prac w obiektach wodno-kanalizacyjnych, zbiornikach oraz instalacjach przemysłowych.

Ręczny mechanizm korbowy z przełożeniem 11:1 pozwala precyzyjnie kontrolować ruch użytkownika. Wyciągarka może być również wyposażona w opcjonalny system Power Drive, umożliwiający napędzanie mechanizmu za pomocą odpowiedniego elektronarzędzia i ograniczenie wysiłku operatora podczas dłuższych operacji.

Najważniejsze cechy

Lina ze stali nierdzewnej o długości 18 m – zapewnia odpowiedni zasięg podczas pracy w studzienkach, zbiornikach, kanałach i komorach o mniejszej głębokości.

Średnica liny 0,5 cm – stalowa lina została dobrana do pracy z mechanizmem wyciągarki oraz kontrolowanego przemieszczania użytkowników.

Kompatybilność z systemami DAVIT i SIDE ENTRY – urządzenie może być stosowane przy pionowych oraz bocznych wejściach do przestrzeni zamkniętych, zależnie od konfiguracji kompletnego stanowiska.

Nośność do 140 kg w systemie pojedynczym – umożliwia opuszczanie i podnoszenie jednego użytkownika wraz z jego wyposażeniem roboczym.

Nośność do 280 kg w systemie podwójnym – prawidłowo skonfigurowany układ dwulinowy może obsługiwać dwóch użytkowników o łącznej masie do 280 kg.

Przełożenie mechaniczne 11:1 – zmniejsza siłę potrzebną do obracania korby i pozwala zachować kontrolę nad prędkością podnoszenia lub opuszczania.

Średnia siła obsługi korby 133 N – mechanizm został zaprojektowany w sposób ograniczający wysiłek operatora podczas pracy z obciążeniem znamionowym.

Napęd ręczny – wyciągarka może być obsługiwana bez dostępu do zasilania, co zwiększa jej przydatność w terenie i obiektach przemysłowych.

Kompatybilność z systemem Power Drive – opcjonalny napęd umożliwia mechaniczne wspomaganie pracy wyciągarki podczas długotrwałych operacji.

Dodatkowy hamulec bezpieczeństwa – mechanizm wspiera kontrolowane zatrzymanie obciążenia i ogranicza niekontrolowane rozwijanie liny.

Maksymalna droga zatrzymania 61 cm – parametr dodatkowego hamulca określa maksymalny odcinek potrzebny do zatrzymania systemu po jego zadziałaniu.

Przystosowanie do transportu osób – konstrukcja została przygotowana do zastosowań obejmujących opuszczanie, podnoszenie i ewakuację użytkowników, a nie wyłącznie transport materiałów.

Odporna konstrukcja stalowa – korpus wyciągarki wykonano ze stali zabezpieczonej powłoką cynkową, co zwiększa trwałość podczas pracy w wymagających warunkach.

Osłonięte łożyska i tuleje – elementy mechanizmu są zabezpieczone przed bezpośrednim działaniem zanieczyszczeń, co wspiera płynną i niezawodną pracę.

Masa 14 kg – krótsza lina ogranicza masę całego urządzenia, ułatwiając transport, montaż i obsługę na stanowisku.

Działanie wyciągarki

Wyciągarkę montuje się na kompatybilnym systemie DAVIT lub SIDE ENTRY za pomocą odpowiedniego wspornika. Lina jest następnie prowadzona przez punkt kierunkowy systemu i łączona z użytkownikiem lub elementem ratowniczym zgodnie z przygotowaną konfiguracją.

Obracanie korby powoduje kontrolowane zwijanie albo rozwijanie liny. Mechaniczne przełożenie 11:1 ułatwia przemieszczanie obciążenia, a system hamowania pozwala utrzymywać użytkownika w określonej pozycji i zatrzymać ruch po przerwaniu obsługi.

W sytuacji awaryjnej wyciągarka umożliwia wydobycie użytkownika bez konieczności wchodzenia ratownika do przestrzeni zamkniętej, o ile pozwala na to przygotowany plan ratowniczy i konfiguracja stanowiska.

Specyfikacja techniczna

Model: WINCH DAVIT/SIDE ENTRY INOX 18 m
Typ: ręczna wyciągarka osobowa i ratownicza
Kompatybilne systemy: DAVIT, SIDE ENTRY
Normy: EN 795, EN 1496
Długość liny: 18 m
Średnica liny: 0,5 cm
Materiał liny: stal nierdzewna
Nośność w systemie pojedynczym: 1 użytkownik, maksymalnie 140 kg
Nośność w systemie podwójnym: 2 użytkowników, łącznie maksymalnie 280 kg
Przełożenie mechaniczne: 11:1
Średnia siła obsługi korby: 133 N
Maksymalna droga działania hamulca dodatkowego: 61 cm
Napęd: ręczny
Napęd opcjonalny: kompatybilny z Power Drive
Masa: 14 kg

Materiały i konstrukcja

Konstrukcja główna: stal zabezpieczona powłoką cynkową
Lina robocza: stal nierdzewna
Łożyska: osłonięte łożyska kulkowe i tuleje
Element prowadzący linę: acetal
Elementy montażowe: stal o podwyższonej wytrzymałości, zabezpieczona powłoką cynkową
Wykończenie: powłoka cynkowa zwiększająca ochronę przed korozją

Zastosowanie

• dostęp do przestrzeni zamkniętych
• opuszczanie pracowników do zbiorników i komór
• podnoszenie i odzyskiwanie użytkowników
• ewakuacja ze studzienek i kanałów technologicznych
• prace z systemami DAVIT
• prace z systemami SIDE ENTRY
• kontrolowane pozycjonowanie użytkownika
• prace inspekcyjne, serwisowe i konserwacyjne
• ratownictwo przemysłowe i techniczne
• obiekty wodno-kanalizacyjne i przemysłowe

Podsumowanie

Irudek WINCH DAVIT/SIDE ENTRY INOX 18 m to profesjonalna wyciągarka przeznaczona do kontrolowanego opuszczania, podnoszenia i ewakuacji użytkowników. Wyposażenie w linę ze stali nierdzewnej o długości 18 m, przełożenie 11:1, dodatkowy mechanizm hamujący oraz możliwość zastosowania napędu Power Drive zapewnia sprawną obsługę podczas prac w przestrzeniach zamkniętych. Urządzenie obsługuje 1 użytkownika do 140 kg lub odpowiednio skonfigurowany system podwójny dla 2 użytkowników o łącznej masie do 280 kg.
