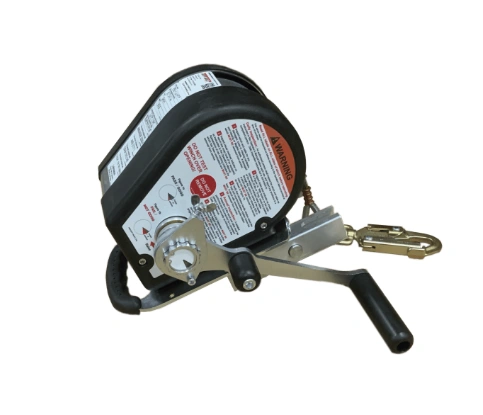

Wyciągarka ratownicza osobowa WINCH INOX 30 m do systemów DAVIT i SIDE ENTRY

Irudek WINCH DAVIT/SIDE ENTRY INOX 30 m to ręczna wyciągarka osobowa przeznaczona do profesjonalnych systemów dostępu, pozycjonowania i ewakuacji z przestrzeni zamkniętych. Współpracuje z kompatybilnymi konstrukcjami DAVIT oraz SIDE ENTRY, zapewniając kontrolowane opuszczanie i podnoszenie użytkownika podczas pracy w głębokich zbiornikach, szybach, studniach, komorach podziemnych i kanałach technologicznych.

Wariant 30 m wyposażono w nierdzewną linę stalową o średnicy 0,5 cm. Zwiększona długość zapewnia odpowiedni zasięg w obiektach, w których wersja 18-metrowa byłaby niewystarczająca. Lina ze stali nierdzewnej jest przystosowana do pracy w środowisku narażonym na wilgoć, wodę oraz czynniki mogące przyspieszać korozję zwykłej stali.

Mechanizm z przełożeniem 11:1 pozwala operatorowi kontrolować ruch osoby opuszczanej lub podnoszonej przy ograniczonym wysiłku. Wyciągarka może być obsługiwana ręcznie albo współpracować z opcjonalnym systemem Power Drive, który usprawnia długotrwałe operacje prowadzone na pełnej długości liny.

Najważniejsze cechy

Lina ze stali nierdzewnej o długości 30 m – zapewnia zwiększony zasięg roboczy podczas pracy w głębokich zbiornikach, szybach, studniach i instalacjach podziemnych.

Odporność liny na korozję – stal nierdzewna dobrze sprawdza się w wilgotnym środowisku, obiektach wodno-kanalizacyjnych oraz miejscach narażonych na kontakt z wodą.

Średnica liny 0,5 cm – zapewnia właściwe współdziałanie z bębnem, mechanizmem prowadzącym i elementami kompletnego systemu.

Przeznaczenie do systemów DAVIT i SIDE ENTRY – wyciągarka może być używana przy wejściach pionowych oraz bocznych po zamontowaniu na odpowiedniej konstrukcji wsporczej.

Nośność do 140 kg dla jednego użytkownika – umożliwia opuszczanie, podnoszenie i odzyskiwanie pracownika wraz z jego wyposażeniem.

Nośność do 280 kg w układzie podwójnym – odpowiednio przygotowany system może obsługiwać dwóch użytkowników o łącznej masie do 280 kg.

Mechaniczne przełożenie 11:1 – wspomaga operatora i umożliwia płynne kontrolowanie ruchu użytkownika na dużej głębokości.

Średnia siła obsługi korby 133 N – ogranicza wysiłek potrzebny do obsługi systemu przy obciążeniu znamionowym.

Ręczna obsługa bez zasilania – urządzenie może pracować w terenie, obiektach podziemnych i innych miejscach bez dostępu do energii elektrycznej.

Możliwość zastosowania Power Drive – opcjonalny napęd mechaniczny przyspiesza zwijanie liny i ułatwia dłuższe operacje ratownicze.

Dodatkowy system hamowania – wspiera zatrzymanie i utrzymanie użytkownika w kontrolowanej pozycji.

Maksymalna droga zatrzymania 61 cm – określa maksymalny odcinek działania dodatkowego mechanizmu hamującego.

Przystosowanie do pozycjonowania użytkownika – wyciągarka może być wykorzystywana podczas kontrolowanego ustawiania pracownika na odpowiedniej głębokości roboczej.

Możliwość prowadzenia ewakuacji z zewnątrz – właściwie skonfigurowany system pozwala odzyskać użytkownika bez wchodzenia ratownika do przestrzeni zagrożonej.

Solidna konstrukcja przemysłowa – korpus ze stali zabezpieczonej cynkiem zapewnia wysoką odporność mechaniczną i trwałość podczas intensywnego użytkowania.

Masa 15,2 kg – urządzenie pozostaje możliwe do transportowania i montowania na stanowisku mimo zastosowania 30-metrowej liny stalowej.

Działanie wyciągarki

Wyciągarkę instaluje się na odpowiednim uchwycie systemu DAVIT albo SIDE ENTRY. Po prawidłowym zamocowaniu lina jest prowadzona przez element kierunkowy i łączona z użytkownikiem, uprzężą, urządzeniem ratowniczym lub innym kompatybilnym wyposażeniem.

Operator steruje ruchem za pomocą korby. Zwijanie liny powoduje podnoszenie użytkownika, natomiast jej kontrolowane rozwijanie umożliwia opuszczanie do miejsca pracy. Przełożenie mechaniczne zmniejsza wymagany wysiłek i pozwala precyzyjnie dozować ruch.

W sytuacji awaryjnej system może zostać wykorzystany do wydobycia osoby z przestrzeni zamkniętej. Długość 30 m zapewnia odpowiedni zapas liny podczas działań prowadzonych w głębokich obiektach technicznych.

Specyfikacja techniczna

Model: WINCH DAVIT/SIDE ENTRY INOX 30 m
Typ: ręczna wyciągarka osobowa i ratownicza
Kompatybilne systemy: DAVIT, SIDE ENTRY
Normy: EN 795, EN 1496
Długość liny: 30 m
Średnica liny: 0,5 cm
Materiał liny: stal nierdzewna
Nośność w systemie pojedynczym: 1 użytkownik, maksymalnie 140 kg
Nośność w systemie podwójnym: 2 użytkowników, łącznie maksymalnie 280 kg
Przełożenie mechaniczne: 11:1
Średnia siła obsługi korby: 133 N
Maksymalna droga działania hamulca dodatkowego: 61 cm
Napęd: ręczny
Napęd opcjonalny: kompatybilny z Power Drive
Masa: 15,2 kg

Materiały i konstrukcja

Konstrukcja główna: stal zabezpieczona powłoką cynkową
Lina robocza: stal nierdzewna
Łożyska: osłonięte łożyska kulkowe i tuleje
Element prowadzący linę: acetal
Elementy montażowe: stal o podwyższonej wytrzymałości, zabezpieczona powłoką cynkową
Wykończenie: powłoka cynkowa zwiększająca ochronę przed korozją

Zastosowanie

• głębokie zbiorniki i silosy
• studnie i szyby techniczne
• komory podziemne
• instalacje wodno-kanalizacyjne
• kanały technologiczne
• opuszczanie i pozycjonowanie użytkowników
• podnoszenie oraz odzyskiwanie pracowników
• ewakuacja z przestrzeni zamkniętych
• systemy DAVIT i SIDE ENTRY
• ratownictwo przemysłowe
• prace inspekcyjne, konserwacyjne i serwisowe

Podsumowanie

Irudek WINCH DAVIT/SIDE ENTRY INOX 30 m to profesjonalna wyciągarka przeznaczona do prac wymagających dużego zasięgu roboczego i kontrolowanego przemieszczania użytkowników. Model wyposażono w 30-metrową linę ze stali nierdzewnej, mechanizm o przełożeniu 11:1, dodatkowy hamulec oraz możliwość współpracy z Power Drive. Nośność wynosząca 140 kg dla jednego użytkownika oraz możliwość pracy w układzie podwójnym do 280 kg czynią ją odpowiednim rozwiązaniem do dostępu i ratownictwa w głębokich przestrzeniach zamkniętych.
